Насосы шестеренные Ш, НМШ, НМШФ, НМШГ

Насосы шестеренные Ш, НМШ, НМШФ, НМШГ
Цена26971 руб

Цена 26971 руб
ОПИСАНИЕ

    Шестеренные насосы типа Ш, НМШ, НМШФ, НМШГ и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, масло ОМТИ, дизельное топливо, нефть, мазут) и других жидкостей, обладающих смазывающей способностью (магнитного лака, красок),  в том числе и легкозастывающих (битум, пек, рубракс и т.п. - насосы НМШГ с обогревом )без механических примесей и не вызывающих коррозию рабочих органов насоса.

Вязкость перекачиваемой жидкости  - от 0,018・10-4 до 35,00・10-4 м2/с (1,08…470°ВУ) температурой до +70°С (для некоторых насосов - до 250°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний  - мощностью электродвигателя и всасывающей способностью насоса. При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем.

Насосы и агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-9.

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 2, 3 или Т2, Т5 по ГОСТ 15150-69. Насосы для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2, 5 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.

По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах в зонах классов В-1а, В-1б, В-1г, В-II по ПУЭ.

Марки

Подача, м³/ч, не менее

Давл. на входе из насоса, МПа, не более

Давл. на выходе из насоса, кгс/см² не более

Мощность потребл. насосом (макс.), кВт

Частота вращения, об/мин

Напряжения сети, В

Масса, кг

Допускю вакуум-метр. высота всас., м

НМШ 2-40-1,6/16

1.6

1.6

16

1.2

1450

220/380



5

НМШ 5-25-2,5/6

2.5

0.6

6

0.8

980

220/380



5

НМШ 5-25-4,0/4

4.0

0.4

4

1.1

1450

220/380



5

НМШ 5-25-4,0/10

4.0

1.0

10

1.8

1450

220/380



5

НМШ 5-25-4,0/25

4.0

2.5

25

3.6

1450

220/380



5

НМШ 8-25-6,3/2,5

6.3

0.25

2.5

1.1

1450

220/380



5

НМШ 8-25-6,3/10

6.3

1.0

10

2.5

1450

220/380



5

НМШ 8-25-6,3/25

6.3

2.5

25

5.4

1450

220/380



5

НМШ 12-25-10/4

10

0.4

4

4

1450

220/380



5

НМШ 12-25-10/10

10

1.0

10

7.5

1450

220/380



5

НМШ 32-10-18/4

18



4

4.5

980





5

НМШ 80-16-30/4

30

0.4

4

11

980

220/380



5

НМШ 80-16-38/4

38

0.4

4

13.5

980

220/380



5

НМШ 80-16-38/6

38

0.6

4

15.8

980

220/380



5

НМШ 80-16-36/10

36

1.0

4

19.8

980

220/380



5

НМШ 32-10-18/4

18



4

4.5

980





5

НМШ 32-10-18/6

18



6

5.5

980





5

НМШ 32-10-18/10

18



10

7.5

980





5

НМШГ 8-25





2

0



380





НМШГ 20-25





1.6

1.1



380

140



НМШГ 120-10

30



6

10

415

220/380



5

НМШФ 0,6-25-0,25/10Ю

0.18

1

10

0.50

980

220/380



5

НМШФ 0,6-25-0,25/25Ю

0.18

2

25

0.35

980

220/380



5

НМШФ 0,6-25-0,40/25Ю

0.28

2

25

0.72

1450

220/380



5

НМШФ 0,8-25-0,63/10Ю

0.44

1

10

0.85

1450

220/380



5

НМШФ 0,8-25-0,63/25Ю

0.44

2

25

0.60

1450

220/380



5

Ш 3,2-25-1,6/16К

1.6

1

16

1.16



380

17.5

5

Ш 40-4-19,5/4

19.5

0

4

5

980

220/380

53

5

Ш 40-4-19,5/6

19.5

0

6

6.7

980

220/380

53

5

Ш 80-2,5-37,5/2,5

37.5



2.5

6.7

980

220/380

93

5

Ш 80-2,5-30/6

37.5



2.5

6.7

980

220/380

93

5

Ш 80-2,5-30/6Б

37.5



6

10

980

220/380

93

5



УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например : НМШ 5-25Т-4,0/4Б-ТВ1-Р2-Б1-1,5 -Е Т2 ТУ 26-06-1529-88, где:

  • НМШ 5-25 - типоразмер насоса масляного шестеренного, Т  - насос для перекачивания сред высоких температур (до 250°С);
  • 4,0 - подача насоса в агрегате на номинальном режиме, м3/ч
  • 4 - наибольшее давление насоса в агрегате в кгс/см2;
  • Б - материал корпусных деталей: Б – бронза; чугун не обозначается;
  • ТВ - тип уплотнения:
    Т – одинарное торцовое уплотнение
    ТВ - одинарное торцовое уплотнение с вспомогательным уплотнением;
    ТД – двойное торцовое уплотнение;
    ТТ – двойное торцовое уплотнение тандем;
    С – сальниковое уплотнение;
  • 1 - производитель уплотнения:
    1 - АО «ГМС Ливгидромаш»
    2 - Burgmann
    3 - Графлекс
    4 - Трэм
    5 - Герметика
    6 – John Crane
    7 - AESSEAL
    8 - Мегатехком
  • Р2 - материал резинотехнических изделий (РТИ):
    Р1 - ИРП-3826;
    Р2 - ИРП-1314;
    Р3- СБ-26;
    Р4 - другие марки резины;
  • Б1 - исполнение втулок (подшипников скольжения):

    Б1 - бронза О5Ц5С5;
    Б2  - бронза О5С25;
    Ф - алюминий с металлофторопластовым вкладышем;
    Гр – материал на основе углеграфита;
    Ю – сплав В96Ц1Т1;

  • 1,5 - мощность комплектующего двигателя, кВт; (указывается если это насосный агрегат, а не насос)
  • Е - взрывопожаробезопасное исполнение насоса;
  • Т - климатическое исполнение: У, УХЛ, Т  - по ГОСТ 15150-69;
  • 2 - категория размещения: 1, 2, 3, 4 по ГОСТ 15150-69;
  • ТУ 26-06-1529-88 - обозначение технических условий на поставку.



ЦЕНА

МОДЕЛЬ

Цена*
(руб) с НДС за 1 шт

НМШ (NMSh-GP) 2-40-1.6/16

От 26 971

НМШ (NMSh-GP) 5-25-4/4

От 27 349

НМШ (NMSh-GP) 5-25-2.5/6

От 27 349

НМШ (NMSh-GP) 5-25-4/10

От 27 349

НМШ (NMSh-GP) 5-25-4/25

От 34 402

НМШ (NMSh-GP) 8-25-6.3/2.5

От 27 877

НМШ (NMSh-GP) 8-25-6.3/10

От 37 611

НМШ (NMSh-GP) 8-25-6.3/25

От 37 611

НМШ 12-25-10/4

От 91 646

НМШ 12-25-10/10

От 100 000

НМШ 32-10-18/6

От 113 836

НМШг 8-25-6.3/10

От 62 486

НМШг 20-25-14/10

От 118 502

НМШГ 120-10

Дог.

НМШФ 0.6-25-0.25/25Ю

От 41 494

НМШФ 0.8-25-0.63/25Ю

От 44 759

НМШФ 2-40-1.6/16Б

От 183 456

НМШФ 5-25-4/4Б

От 193 600

НМШФ 8-25-6.3/4Б

От 200 436

Ш 40-4-19.5/4

От 86 138

Ш 80-2.5-37.5/2.5

От 138 451

Ш 3.2-25-1.6/16К

От 112 717

  Наши менеджеры подскажут о важных свойствах товара, наличии на складе хранения, вероятных сроках и способах поставки груза.  Подберут товар и осуществят расчет стоимости. Для дополнительной информации обращайтесь в офис нашей компании по электронному адресу: vdanspb@yandex.ru либо по телефону 8-906-252-54-38.

   Доставка осуществляется на территории всей страны транспортными компаниями ТК "КИТ" Сервис, ТК "Деловые линии" и другими. Оплата транспортных расходов производится заказчиком на месте транспортной компании либо включается в стоимость оборудования.

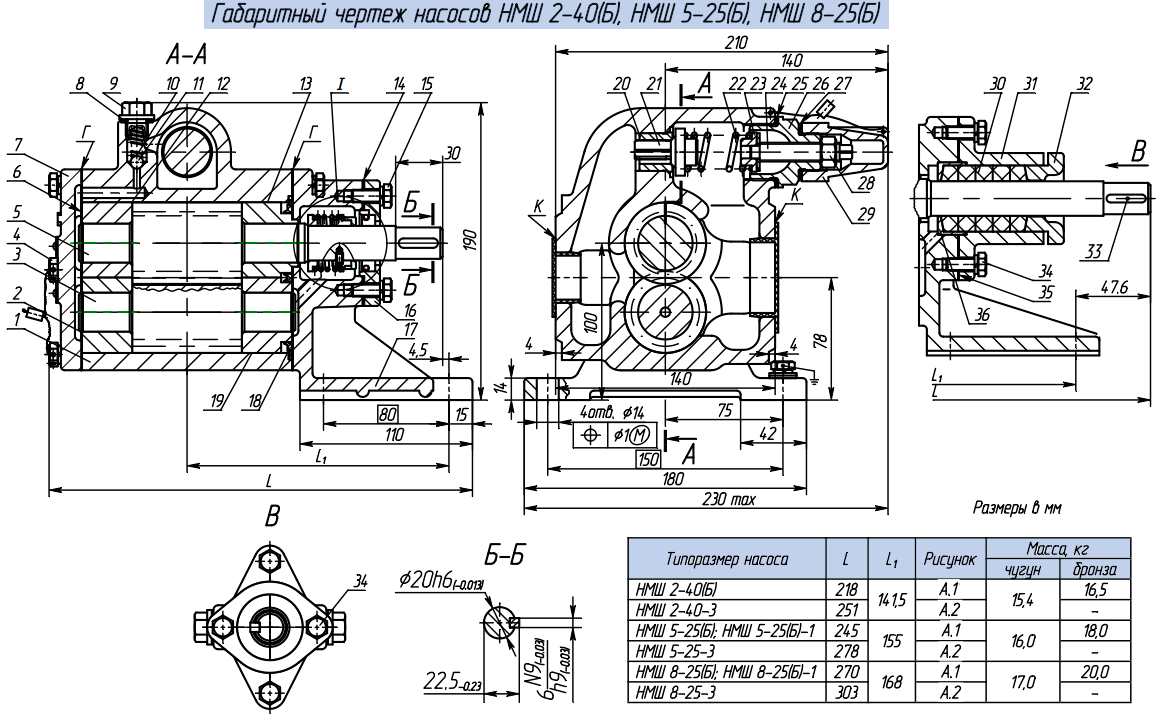

    • Габаритный чертеж насосов НМШ 5-25, 2-40, 8-25
      Габаритный чертеж насосов НМШ 5-25, 2-40, 8-25
