СВН-80 и АСВН-80

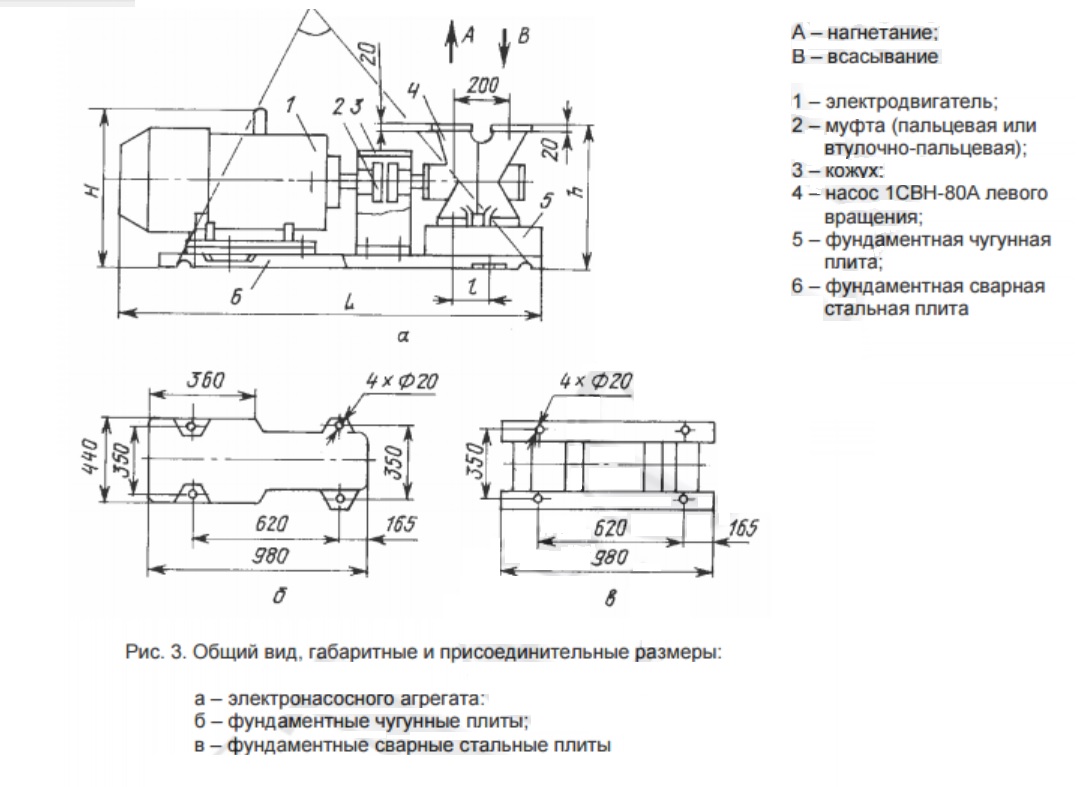

  • Общий вид, габаритные и присоединительные размеры: а – электронасосного агрегата: б – фундаментные чугунные плиты; в – фундаментные сварные стальные плиты
    Общий вид, габаритные и присоединительные размеры: а – электронасосного агрегата: б – фундаментные чугунные плиты; в – фундаментные сварные стальные плиты

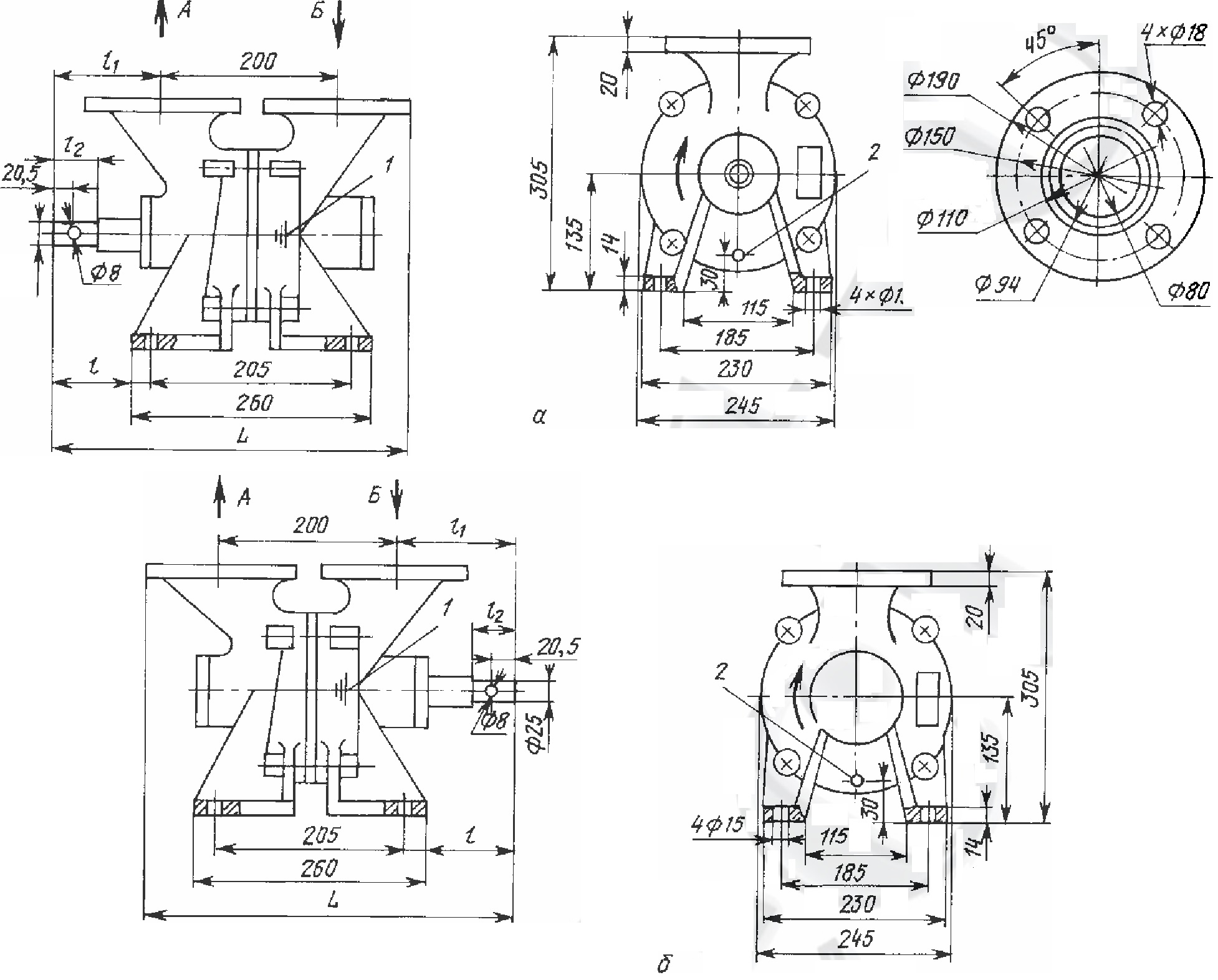

  • Общий вид, габаритные и присоединительные размеры электронасоса 1СВН-80А: а - правого вращения; б - левого вращения 1 - болт заземления; 2 - сливная пробка; А - нагнетание
    Общий вид, габаритные и присоединительные размеры электронасоса 1СВН-80А: а - правого вращения; б - левого вращения 1 - болт заземления; 2 - сливная пробка; А - нагнетание

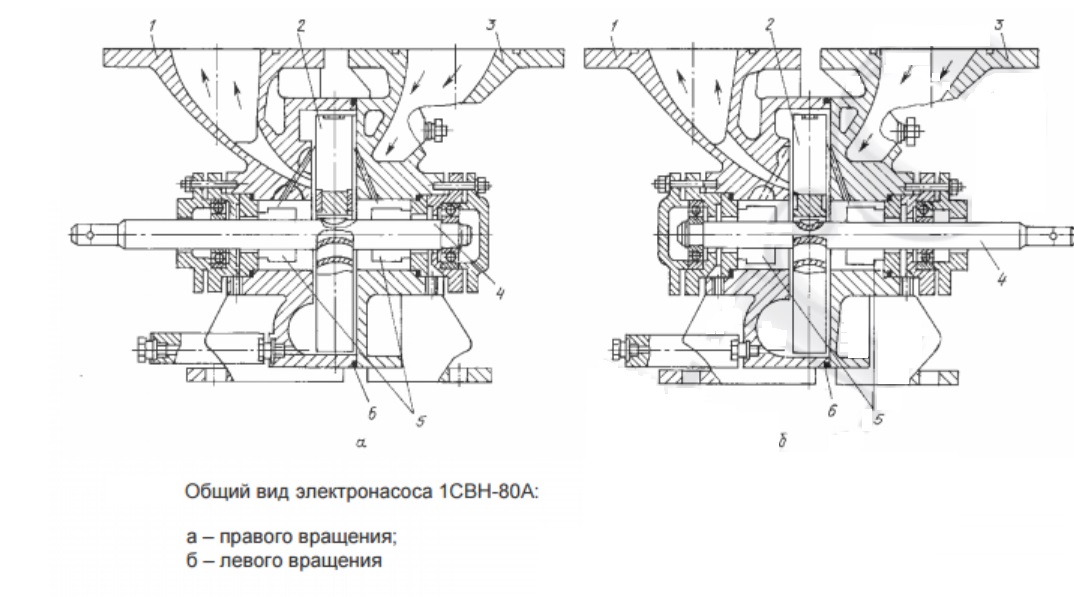

  • Чертеж для определения правого или левого исп. насоса СВН-80
    Чертеж для определения правого или левого исп. насоса СВН-80

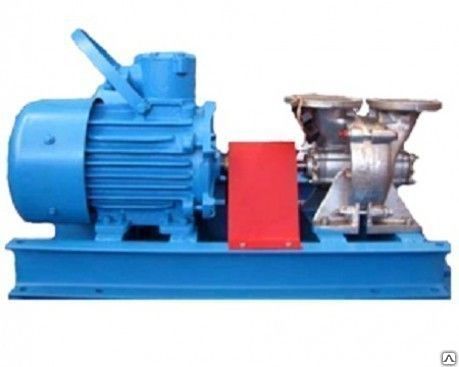

  • Агрегат АСВН-80
    Агрегат АСВН-80

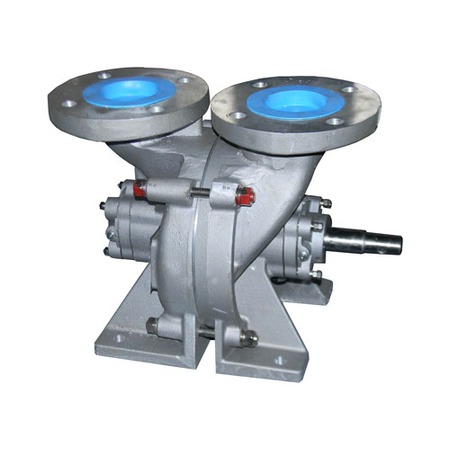

  • Насос СВН-80 без двиг.
    Насос СВН-80 без двиг.

СВН-80 и АСВН-80

Цена52000.00 руб
Цена 52000.00 руб
ОПИСАНИЕ

  Насос СВН-80 предназначен для перекачивания чистых, без механических включений, жидкостей: воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей вязкостью не более 2*10-6 м2/с. Температура перекачиваемой жидкости в насосе СВН-80 от -40°С до +50°С и плотностью не более 1000 кг/м3. Избыточное давление на входе в насос СВН-80 до 1 кг/см2

   Насос самовсасывающий, вихревой, одноступенчатый, горизонтальный, левого или правого вращения (со стороны входного конца вала).

   Детали проточной части - из алюминиевого сплава АЛ-4 и АЛ-9, бронзы и нержавеющей стали.

 Технические характеристики :

Подача, м3/ч  35
 Напор, м 26
 Мощность, кВт 6,5
 Частота вращения номинальная , об/мин 1450
 КПД насоса, %   38
 Допустимый кавитационный запас, м   3,75
 Высота самовсасывания, м    6,5
 Масса, кг     17,6
 Габаритные размеры, мм    424х245х305





    Агрегат насосный АСВН-80 предназначен для перекачивания чистых без мехнических примесей бензина, керасина, дизельного топлива.

   Электронасосный агрегат 1АСВН-80А состоит из насоса 1СВН-80А-Л (левого вращения) и электродвигателя, смонтированных на общей фундаментной плите и соединенных между собой муфтой.

   Муфта электронасосного агрегата выполняется в двух вариантах: пальцевая и втулочно-пальцевая и защищается кожухом, который устанавливается на заводе-изготовителе. Электронасосный агрегат поставляется в собранном виде и не требует разборки при монтаже.

   Высота самовсасывания насосного агрегата АСВН-80 - до 8 м.



Основные параметры и характеристики

Характеристика

Значение

Подача, м3/час

35

Напор, м

26

Габаритные размеры, мм

1010х405х583

Перекачивающая среда

нефтепродукты

Базовый электродвигатель

АИМ 132 М4

Мощность, кВт

5,5; 11; 15

Частота вращения, об/мин

1450

Масса, кг

270

Таблица к рисунку Общий вид, габаритные и присоединительные размеры электронасоса 1СВН-80А

Типоисполнение насоса

Размеры, мм

I

h

I2

L

1СВН-80А

126

129

42

424





ЦЕНА:

 Насос СВН-80 (Л/П)  - 52 000р.
 Агрегат АСВН-80 (5,5 и 11кВт.) - 141 900р.
 Агрегат АСВН-80 (15кВт.) - 164 200р.
