СН-100

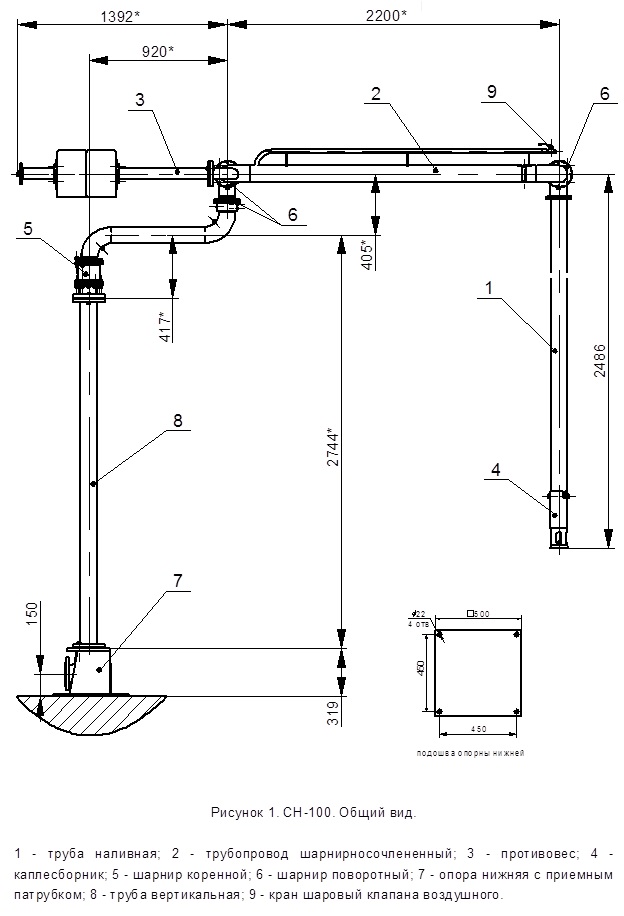

  • Чертеж установки СН-100
    Чертеж установки СН-100

СН-100

Установка верхнего слива-налива нефтепродуктов в автомобильные цистерны СН-100
Цена450000.00 руб
Цена 450000.00 руб
ОПИСАНИЕ

   Установка СН-100 предназначена для верхнего слива-налива нефтепродуктов из автомобильных цистерн.

   Установка СН -100 выполнена таким образом, чтобы обеспечить следующие условия:

  • компактность и размещение в условиях эстакады;
  • взаимозаменяемость узлов и агрегатов;
  • удобство при обслуживании и ремонте основных агрегатов;
  • удобство наиболее тяжелых операций по сливу-наливу нефтепродуктов;
  • безопасность для здоровья человека и окружающей природной среды.



  Установка СН-100 соответствует ТУ 3689-001-49260592-2005.



Технические характеристики установки СН-100

Параметры

Ед.изм.

Значение

Категория исполнения

по ГОСТ 15150-69

У, ХЛ, УХЛ

Температура перекачиваемой жидкости

ºС

от «минус» 40 до «плюс» 60

Диаметр условного прохода

мм

100

Давление нефтепродукта в трубопроводе установки

МПа

0,6

Зона действия наливного стояка:

- активный радиус поворота наливной трубы

- угол поворота



мм

град



3700

360

Масса, не более

кг

260



Комплектация СН-100:

Установка состоит из наливного стояка. Наливной стояк представляет собой шарнирный трубопровод, имеющий три колена, подвижных друг относительно друга в вертикальной и горизонтальной плоскостях. Подвижность и герметичность соединения обеспечивают подшипниковые узлы.

С одной стороны к шарнирному трубопроводу фланцевым соединением присоединена наливная труба, с другой - вертикальная труба, являющаяся опорой для наливного стояка.

Вертикальная труба установлена на тумбу. Тумба устанавливается на фундамент. Тумба оборудована отводом для подключения продуктового коллектора.

Для уменьшения выталкивающей силы и обеспечения подслойного налива продукта на конце наливной трубы предусмотрены боковые окна, направляющие струи продукта в стороны.

Основные узлы СН-100:

Труба наливная выполнена из искробезопасного материала, обеспечивает налив нефтепродуктов. В рабочем положении установки наливная труба достигает дна цистерны. Для уменьшения выталкивающей силы и обеспечения подслойного налива на конце трубы предусмотрены боковые окна, направляющие струи наливаемого продукта в стороны.

Трубопровод шарнирносочлененный обеспечивает подвижность наливному стояку для подвода и погрузки наливной трубы в цистерну. Для освобождения шарнирносочлененного трубопровода и наливной трубы от оставшегося после налива нефтепродукта в конструкции трубопровода в верхней его точке предусмотрен воздушный клапан.



Противовес предназначен для уравновешивания шарнирного трубопровода с наливной трубой. Регулировка противовеса производится таким образом, чтобы наливная труба оставалась в том же положении, в котором ее оставили после перемещении.

Каплесборник выполнен из искробезопасного материала. Используется в режиме «налив». В процессе налива должен быть поднят и зафиксирован предусмотренным соединением. Используется после проведения операции «налив» - надежно закрывает окна наливной трубы, тем самым исключает утечку остатков нефтепродукта из наливной трубы при ее перемещении.

Обратный клапан выполнен из искробезопасного материала. Используется в режиме «слив». Фиксируется на конце наливной трубы.

Комплект ЗИП – уплотнение резиновое подшипникового узла (2 ед).



ЦЕНА

Установка СН-100 из углеродистой стали для нефти и нефтепродуктов - 450 000,00 руб. с НДС в комплектации по паспорту.
Если понадобится герметизирующая крышка + 140 000 руб.

Установка СН-100 из нержавеющей стали для агрессивных сред, спиртов и спиртосодержащих продуктов. Цена 1 500 000,00 руб.

Установка СН-100 из футурированной стали (для соляной кислоты). Цена 2 900 000,00 руб.

  Возможно изготовление установок и других диаметров (50,80 и др.) Стоимость уточняйте у наших менеджеров. Возможно изготовление установок по Вашему ТЗ. Звоните и мы постараемся решить Вашу задачу в короткие сроки.
