Узел линии наполнения ДУ 80 Санкт-Петербург

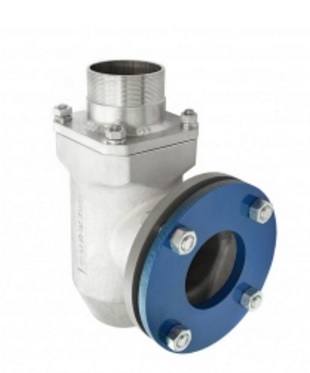

Узел линии наполнения ДУ 80

Узел линии наполнения ДУ 80
Цена9660 .00

Цена 9660 .00
ОПИСАНИЕ

 Узел наполнения (УН, УНЛ) предназначен для герметичного соединения патрубка рукава автомобильной цистерны и трубопровода линии наполнения топливных резервуаров АЗС и резервуаров объектов нефтепродуктообеспечения.



ТЕХНИЧЕСКИЕ ЗАРАКТЕРИСТИКИ
Условный проход, Ду, мм 80
Максимальное рабочее давление, МПа 0,6
Масса, не более, кг 12,6
Высота, не более, мм 360
Ширина, не более, мм 195
Длинна, мм 210
Пропускная способность при номинальном давлении, л/мин 0...1000

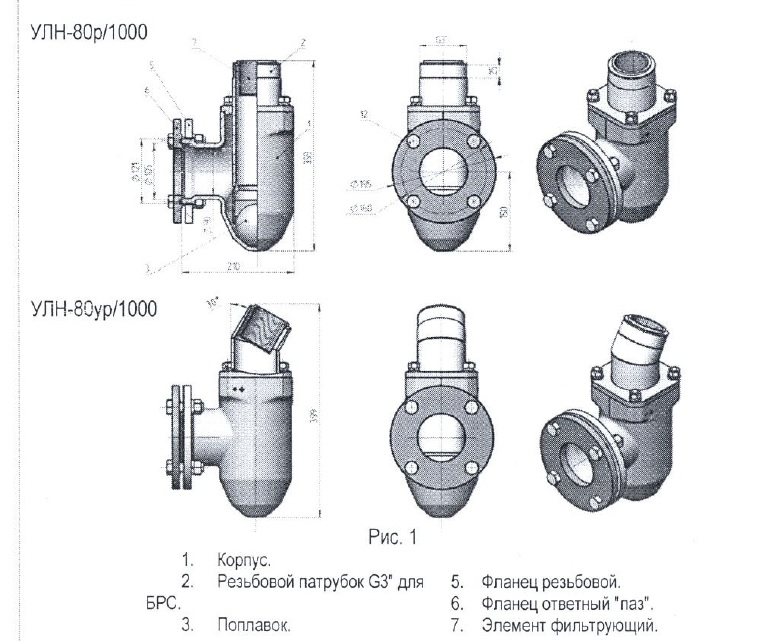

   Конструктивно УЛН является жидкостным противодетонационным предохранителем работающим по принципу сифона, гидрозатвор которого в случае дефлаграции или детонации служит гасителем пламени и применяется для защиты трубопроводов наполнения резервуара в соответствии с требованием п.п. 60,61 НПБ 111-98*, п.7.24 СП 156.13130.2014, с дополнительным обратным клапаном роль которого выполнят поплавок-шар, который запирает линию наполнения при прекращении слива.

   Может комплектоваться (по выбору заказчика) быстроразъемными соединениями типа:

VK-80
KAMLOK тип А
МС-80 и др.

   УЛН работает в гидравлических системах с давлением до 0,6 МПа.
   УЛН изготавливается в климатическом исполнении У и УХЛ, категории размещения 1 по ГОСТ 15150-69.
   Рабочее положение вертикальное, допустимое отклонение ±40°.



ЦЕНА

Узел линии наполнения-К с несъемной муфтой УН-80(В комплект входит ответный фланец с болтами и гайками ). Цена 9 660,00 ₽

Узел линии налива УЛН-80, УНЛ-100 (Резьба, 800 л/мин). Цена 9 100,00 ₽

Узел линии налива УЛН-80, УНЛ-100 (Резьба + Муфта сливная, 800 л/мин). Цена 11 215,00 ₽

Узел линии наполнении (УН-80Э) с блоком управления (БА-01ЭМП)-К (В комплект входит ответный фланец с болтами и гайками и электромагнитный клапан (800 л/мин). Цена 44 100,00 ₽



Фильтр сливной для нефтепродуктов ФСН-80 в комплекте с узлом наполнения УН-80Ф.

ду 80. Цена 12 600,00

ду 100. Цена 15 120,00

Фильтр сливной для нефтепродуктов ФСН-80 в комплекте с узлом наполнения УН-80ФЭ (с электромагнитным клапаном).

ду 80. Цена 39 060,00

ду 100. Цена 41 600,00





   Наши менеджеры подскажут о важных свойствах товара, наличии на складе хранения, вероятных сроках и способах поставки груза. Подберут товар и осуществят расчет стоимости. Для дополнительной информации обращайтесь в офис нашей компании по электронному адресу: vdanspb@yandex.ruлибо по телефону 8-906-252-54-38. Доставка осуществляется на территории всей страны
