Клапан DN 80 PN5

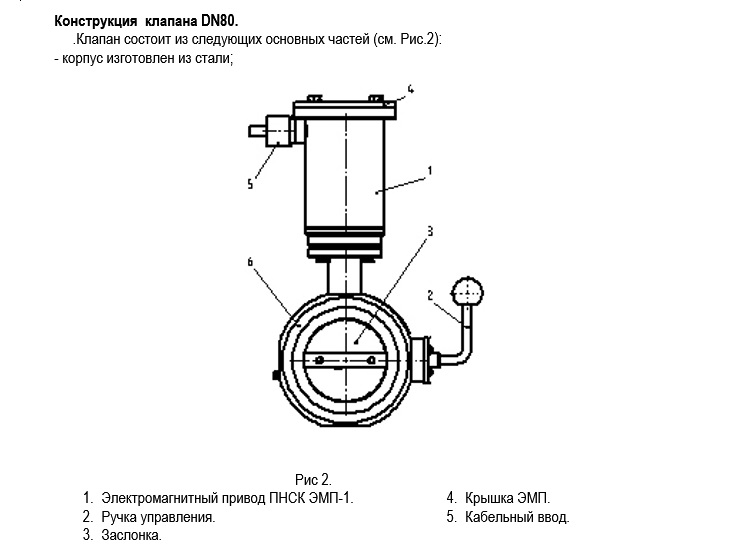

  • Чертеж клапана с основными узлами
    Чертеж клапана с основными узлами

Клапан DN 80 PN5

Цена46900.00 руб
Цена 46900.00 руб
ОПИСАНИЕ

   Клапан и совмещенный с  ним электромагнитный привод ПНСК-ЭМП с блоком управления предназначен для слива светлых нефтепродуктов из автомобильной цистерны (АЦ) в топливные резервуары автозаправочных станций (АЗС)и др. объектовв соответствии с требованиями НПБ111-98, СП 156.13130.2014

   Клапан используется для подключения рукава автомобильной цистерны (АЦ) к линии наполнения и является запорным клапаном с дистанционным и ручным управлением в системах  предотвращения переполнения и возникновении аварийных ситуаций в топливных резервуарах АЗС и резервуаров опасных производственных объектов нефтепродуктообеспечения.

   Наличие в конструкции электромагнитного привода ПНСК-ЭМП обеспечивает автоматическое или ручное перекрытие поступления нефтепродукта в резервуар АЗС. Зазор между заслонкой и патрубком обеспечивает опорожнение присоединительного рукава бензовоза по окончании слива.
   Примечание: В соответствие с НПБ111-98,СП 156.13130.2014 перекрытие поступления нефтепродукта в резервуар должно осуществляться вручную задвижкой топливозаправщика по сигналу достижения 90%-ного заполнения резервуара. Автоматическое перекрытие поступления нефтепродукта при 95%-ном заполнении с повторной подачей сигнала (звукового и светового) рассматривается как аварийная ситуация.


Электромагнитный привод ПНСК-ЭМП


   Электромагнитный привод ПНСК-ЭМП предназначены для применения во взрывоопасных зонах
класса 1 и 2, категории IIАи IIB, группы Т4 (классификация-см. ГОСТ 30852.9-2002, ГОСТ 30852.11-2002) в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ 30852.13-2002 и руководством по эксплуатации изготовителя.
   Электромагнитный привод ПНСК-ЭМП (далее по тексту ЭМП) предназначен для привода различных механизмов с помощью тягового устройства при подключении к источнику электропитания обмотки ЭМП.
   Электромагнитный привод ПНСК-ЭМП состоит из цилиндрического корпуса, в котором расположена обмотка электромагнита , микропроцессорный модуль и кабельный ввод. Корпус закрывается крышкой, припомощи фланцевого взрывонепроницаемого соединения и уплотняется прокладкой. Конструкция приводавыполнена в соответствии с требованиями ГОСТ Р 51330.0-99(МЭК 60079-0-98),выдерживает давлениевзрыва и исключает передачу взрыва во взрывоопасную среду.
   Взрывонепроницаемость вводного кабеля достигается применением уплотнительной полиуретановой втулки. Материал уплотнительной втулки стойкий к воздействию окружающей среды и нефтепродуктов в условиях эксплуатации.
   Крепежные изделия имеют антикоррозионное покрытие и защищены от самоотвинчивания.
   Клапан имеет степень защиты от воздействия воды и пыли IP66 по ГОСТ 14254.
      DN-80Э работаетв среде светлых нефтепродуктов,в гидравлической системе с давлением 0,6 МПа,в окружающей среде с относительной влажностью 95% и температурой от минус 50°С до плюс 50°С.
      DN-80Э изготавливается в климатическом исполнении УХЛ(ХЛ), категории размещения1-5 по ГОСТ
15150-69.

Присоединение к трубопроводу-фланцевое.

Наработка на отказ-не менее 20 000 циклов.

Срок службы-не менее 15лет.



ЦЕНА

Клапан DN 80 PN5. Цена 46900,00 руб.

Клапан DN 100 PN5. Цена 49400,00 руб.
