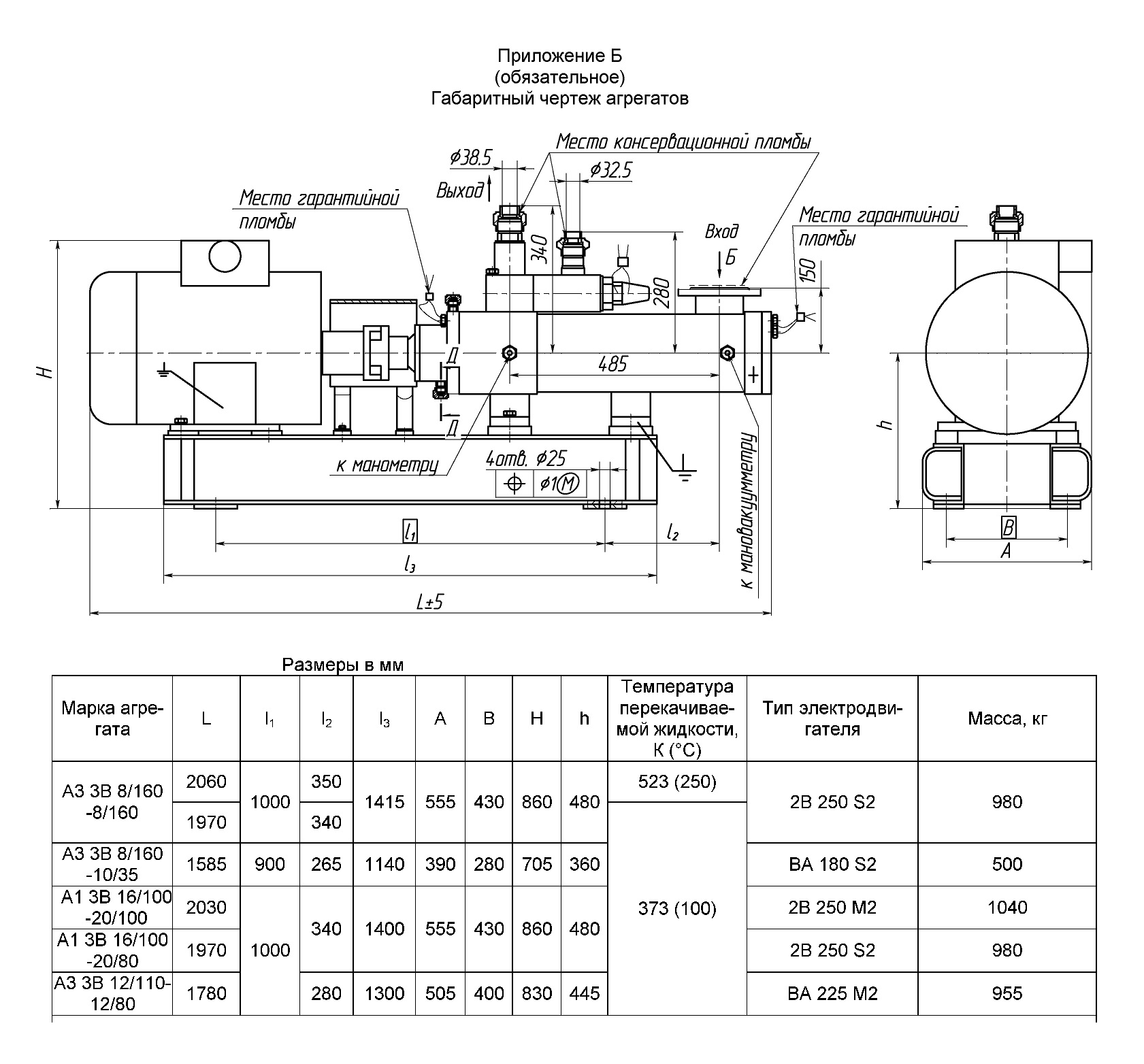

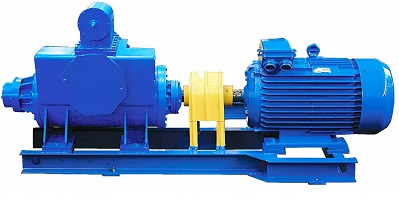

Насос трехвинтовой 3В и агрегаты электронасосные на его основе предназначены для перекачивания неагрессивных жидкостей без абразивных примесей, обладающих смазывающей способностью, с кинематической вязкостью от 0,1×10-4 до 7,5×10-4 м2/с (от 1,9 до 1000 ВУ) и температурой до 353 К (80°С).
Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости. При перекачивании жидкостей, аналогичных дизельному топливу, давление на выходе должно быть снижено до 0,5 МПа (5,0 кгс/см2). Верхний предел вязкости ограничивается частотой вращения и мощностью комплектующего привода.
По согласованию с предприятием-изготовителем допускается применение насосов для перекачивания жидкостей с температурой до 373 К (100°С).
О допустимом давлении насоса при перекачивании жидкостей, отличных по физико-механическим свойствам от нефтепродуктов (масел, дизельного топлива), необходимо в каждом конкретном случае запросить изготовителя.
Насос относится к изделиям общего назначения (ИОН) вид 1 (восстанавливаемый) ГОСТ 27.003-90. Климатическое исполнение У, категория размещения при эксплуатации 3, а так же климатическое исполнение Т, категория размещения при эксплуатации 2 по ГОСТ 15150-69.
ПРИМЕНЕНИЕ
в системах подачи топлива (мазут, дизельное топливо) в котельных установках, объектах теплоэнергетики,
в качестве насосов высокого давления (для перекачивания минеральных масел) в системах гидравлики,
в технологических и транспортных системах нефтеперерабатывающих предприятий,
для перекачки/перевалки нефтепродуктов транспортными морскими и железнодорожными терминалами,
для обеспечения технологических и вспомогательных процессов связанных с перекачиванием нефтепродуктов предприятиях металлургии, горно-обогатительной отрасли и предприятиях нефтехимии.
ДЛя уточнения стоимости насосов 3В необходимо заполнить опросный лист. Для каждого случая цена индивидуальна. Обработка опросного листа может занимать до 3 недель, в зависимости от сложности.
ХАРАКТЕРИСТИКИ НАСОСОВ 3В :
|
Марки |
Подача, м³/ч, не менее |
Частота вращ, об/мин |
Частота вращ, c˜¹ |
Давл на выходе из насоса, кгс/см² не более |
Напряж сети, В |
Допуск вакуумметрич высота всас, м |
|
А1 3В 4/25 |
6.84 |
2900 |
48 |
25 |
220/380 |
6 |
|
А1 3В 4/25-3/25Б |
3 |
1450 |
24 |
25 |
220/380 |
6 |
|
А1 3В 4/25-3,2/4Б-1 |
3.2 |
2900 |
48 |
4 |
220/380 |
6 |
|
А1 3В 4/25-6,8/25Б-1 |
6.84 |
2900 |
48 |
25 |
220/380 |
6 |
|
А1 3В 4/160 |
5.8 |
2900 |
48 |
160 |
380 |
6 |
|
А1 3В 4/160-4/100Б |
5.8 |
2900 |
48 |
100 |
380 |
5 |
|
А1 3В 8/25Б |
12.5 |
2900 |
48 |
25 |
5 |
|
|
А1 3В 8/25-11/10Б |
12.5 |
2900 |
48 |
10 |
380 |
5 |
|
А1 3В 4/160-4/63Б |
5.8 |
2900 |
48 |
63 |
380 |
5 |
|
А1 3В 8/100 |
11.52 |
2900 |
48 |
100 |
380 |
5 |
|
А1 3В 8/100-11/100Б-1 |
11.52 |
2900 |
48 |
100 |
380 |
5 |
|
А1 3В 16/25 |
21.6 |
2900 |
48 |
25 |
220/380 |
5 |
|
А1 3В 16/25-8/25Б-2 |
8 |
1450 |
24 |
25 |
220/380 |
5 |
|
А1 3В 16/25-10/6,3Б-2 |
10 |
2900 |
48 |
6.3 |
220/380 |
5 |
|
А1 3В 16/25-10/6,3Б-3 |
10 |
1450 |
24 |
6.3 |
220/380 |
5 |
|
А1 3В 16/25-20/6,3Б-2 |
21.6 |
2900 |
48 |
6.3 |
220/380 |
5 |
|
А1 3В 16/25-20/6,3Б-3 |
21.6 |
2900 |
48 |
6.3 |
220/380 |
5 |
|
А1 3В 16/25-20/25Б-2 |
21.6 |
2900 |
48 |
25 |
220/380 |
5 |
|
А1 3В 63/40 |
46.8 |
1450 |
24 |
40 |
380 |
5 |
|
А1 3В 16/100-20/100 |
21 |
2900 |
48 |
100 |
380/660 |
5 |
|
А1 3В 16/100-20/80 |
21 |
2900 |
48 |
80 |
380/660 |
5 |
|
А1 3В 63/40-45/40 Б |
46.8 |
1450 |
24 |
40 |
380 |
5 |
|
А1 3В 125/25-58/10Б-1 |
58 |
980 |
16 |
10 |
220/380 |
5 |
|
А1 3В 125/25-90/6,3Б |
90 |
1450 |
24 |
6.3 |
220/380 |
5 |
|
А1 3В 125/25-90/25Б |
90 |
1450 |
24 |
25 |
220/380 |
5 |
|
А2 3В 63/25 |
46.8 |
1450 |
24 |
25 |
220/380 |
5 |
|
А2 3В 63/25-45/6,3Б-1 |
46.8 |
1450 |
24 |
6 |
220/380 |
5 |
|
А2 3В 63/25-45/25Б-1 |
46.8 |
1450 |
24 |
25 |
220/380 |
5 |
|
А2 3В 40/25 |
32.4 |
1450 |
24 |
25 |
220/380 |
5 |
|
А2 3В 40/25-35/6,3Б-3 |
35 |
1450 |
24 |
6.3 |
220/380 |
5 |
|
А2 3В 40/25-35/10Б |
35 |
1450 |
24 |
10 |
220/380 |
5 |
|
А2 3В 40/25-30/25Б-3 |
32.4 |
1450 |
24 |
25 |
220/380 |
5 |
|
А2 3В 125/16 |
90 |
1450 |
24 |
16 |
220/380 |
5 |
|
А2 3В 125/16-50/6,3Б |
50 |
1000 |
16 |
6.3 |
380/660 |
5 |
|
А2 3В 125/16-58/10Б |
58 |
1000 |
16 |
10 |
220/380 |
5 |
|
А2 3В 125/16-90/6,3Б-2 |
90 |
1450 |
24 |
6.3 |
220/380 |
5 |
|
А2 3В 125/16-90/16Б-2 |
90 |
1450 |
24 |
16 |
220/380 |
5 |
|
А2 3В 125/16-90/6,3Б-3 |
90 |
1450 |
24 |
6.3 |
220/380 |
5 |
|
А2 3В 125/16-90/16Б-4 |
90 |
1450 |
24 |
16 |
220/380 |
5 |
|
А2 3В 125/16-90/6,3Б-4 |
90 |
1450 |
24 |
6.3 |
220/380 |
5 |
|
А3 3В 8/63-11/63Б-1 |
11.52 |
2900 |
48 |
63 |
380 |
5 |
|
А3 3В 8/160-8/160 |
10 |
2900 |
48 |
160 |
380/660 |
5 |
|
А3 3В 8/160-10/35 |
12 |
2900 |
48 |
35 |
380/660 |
5 |
|
А3 3В 320/25 |
125 |
1450 |
24 |
25 |
380 |
5 |
|
А3 3В 12/110-12/80 |
17 |
2900 |
48 |
80 |
380/660 |
5 |
|
А3 3В 320/25-125/4Б |
125 |
1450 |
24 |
4 |
380 |
5 |
|
А3 3В 320/25-125/10Б |
125 |
1450 |
24 |
10 |
380 |
5 |
|
А3 3В 320/25-125/25Б |
125 |
1450 |
24 |
25 |
380 |
5 |
|
А3 3В*2 320/16-250/4Б |
252 |
1450 |
24 |
4 |
220/380 |
5 |
|
А3 3В*2 320/16-250/10Б |
252 |
1450 |
24 |
10 |
220/380 |
5 |
|
А3 3В*2 400/16-320/4Б |
324 |
1450 |
24 |
4 |
220/380 |
5 |
|
А3 3В*2 400/16-320/10Б |
324 |
1450 |
24 |
10 |
220/380 |
5 |
|
А3 3В*2 500/10-400/4Б |
400 |
1450 |
24 |
4 |
220/380 |
5 |
|
А3 3В*2 500/10-400/10Б |
400 |
1450 |
24 |
10 |
220/380 |
5 |
|
А4 3В 1,6/40 |
3.24 |
2900 |
48 |
40 |
220/380 |
6.5 |
|
А4 3В 1,6/40-3/25Б |
3.24 |
2900 |
48 |
25 |
220/380 |
6.5 |
|
А4 3В 4/25 |
6.84 |
2900 |
48 |
25 |
220/380 |
6.5 |
|
А4 3В 4/25-3/25Б |
3.24 |
1450 |
24 |
25 |
220/380 |
6.5 |
|
А5 3В 1,6/40 |
3.24 |
2900 |
48 |
40 |
220/380 |
6.5 |
|
А5 3В 1,6/40-3/40Б |
3.24 |
2900 |
48 |
40 |
220/380 |
6.5 |
|
А5 3В 4/25 |
6.84 |
2900 |
48 |
25 |
220/380 |
6.5 |
|
А5 3В 4/25-6,8/40Б |
6.84 |
2900 |
48 |
40 |
220/380 |
6 |
|
А5 3В 8/25 |
11.5 |
2900 |
48 |
25 |
220/380 |
5 |
|
А5 3В 8/25-5/4Б |
5.5 |
1450 |
24 |
4 |
220/380 |
5 |
|
А5 3В 8/25-11,5/10Б |
11.5 |
2900 |
48 |
10 |
220/380 |
5 |
|
А5 3В 8/25-11,5/25Б |
11.5 |
2900 |
48 |
25 |
220/380 |
5 |
|
А5 3В 40/25 |
32.4 |
1450 |
24 |
25 |
380 |
5 |
|
А5 3В 40/25-35/6,3Б-3 |
35 |
1450 |
24 |
6.3 |
380 |
5 |
|
А5 3В 40/25-35/10Б |
35 |
1450 |
24 |
10 |
380 |
5 |
|
А5 3В 40/25-30/25Б-3 |
32.4 |
1450 |
24 |
25 |
380 |
5 |
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например :
Насос А2 3В 63/25 Б-ТВ1-Р2-Гэ У2 ТУ 26-06-1546-89
Насос А3 3Вх2 400/16 Б-А-ТД4-Р4-Гт-Е УХЛ 4 ТУ 26-06-1546-89, где :
- Насос – тип оборудования
- А2, А3 – конструктивное исполнение насоса;
- 3В – насосы трехвинтовые;
- х2 – винты насоса с двухпоточным направлением нарезки (однопоточные винты– без обозначения);
- 63, 400 – теоретическая производительность насоса в литрах за сто оборотов ведущего винта;
- 25, 16 – расчетное давление насоса в МПа увеличенное в 10 раз;
- Б – сменная обойма (предприятие – изготовитель оставляет за собой право выбора материала обоймы);
- А –материал корпусных деталей насоса:
o К–хромоникелевая сталь,
o Ю–алюминий,
o А–сталь 09Г2С,
o без обозначения - Ст3, сталь 20, чугун;
- ТВ, ТД–тип уплотнения:
o ТВ - одинарное торцовое со вспомогательным,
o ТД - двойное торцовое,
o ТТ - торцовое типа тандем,
- 1, 4–производитель уплотнения:
o 1 – АО «ГМС Ливгидромаш»;
o 2 – ООО «Игл Бургманн»;
o 3 – ЗАО НПО «УНИХИМТЕК»;
o 4 – ТРЭМ Инжиниринг;
o 5 – ООО «НКП «ГЕРМЕТИКА»
o 6 – ООО «Джон Крейн Рус»
o 7 – ООО «АЕССИЛ Рус»
o 8 – НКП «МегаТехКом»
- Р2, Р4 –Тип резиновой смеси примененной в РТИ:
o Р1 - 3826,
o Р2 - 1314,
o Р3 - СБ-26,
o Р4 - прочие.
- Гэ, Гт –исполнение насоса по обогреву:
o Гэ - электрообогрев,
o Гт - обогрев теплоносителем
o без обозначения - без обогрева;
- Е – взрывобезопасное исполнение насоса;
- У, УХЛ –климатическое исполнение насоса по ГОСТ 15150;
- 2, 4 –категория размещения насоса по ГОСТ 15150;
- ТУ 26-06-1546-89обозначение технических условий на поставку.
Например Агрегат А2 3В 63/25-45/25 Б-ТВ1-Р2-Гэ-55 У2 ТУ 26-06-1546-89
Агрегат А3 3Вх2 400/16-320/10 Б- А-ТД4-Р4-Гт-132-Е УХЛ4 ТУ 26-06-1546-89, где :
- Агрегат – тип оборудования
- А2, А3 – конструктивное исполнение насоса;
- 3В – насосы трехвинтовые;
- х2 – винты насоса с двухпоточным направлением нарезки (однопоточные винты– без обозначения);
- 63, 400 – теоретическая производительность насоса в литрах за сто оборотов ведущего винта;
- 25, 16 – расчетное давление насоса в МПа увеличенное в 10 раз;
- 45, 320 – производительность насоса в агрегате в м3/ч;
- 25, 10 – максимальное давление насоса в агрегате в МПа увеличенное в 10 раз;
- Б – сменная обойма (предприятие – изготовитель оставляет за собой право выбора материала обоймы);
- А – материал корпусных деталей насоса:
o К–хромоникелевая сталь,
o Ю–алюминий,
o А–сталь 09Г2С,
o без обозначения - Ст3, сталь 20, чугун;
- ТВ, ТД –тип уплотнения:
o ТВ - одинарное торцовое со вспомогательным;
o ТД - двойное торцовое;
o ТТ - торцовое типа тандем.
- 1, 4 –производитель уплотнения:
o 1 – АО «ГМС Ливгидромаш»;
o 2 – ООО «Игл Бургманн»;
o 3 – ЗАО НПО «УНИХИМТЕК»;
o 4 – ТРЭМ Инжиниринг;
o 5 – ООО «НКП «ГЕРМЕТИКА»
o 6 – ООО «Джон Крейн Рус»
o 7 – ООО «АЕССИЛ Рус»
o 8 – НКП «МегаТехКом»
- Р2, Р4 –тип резиновой смеси примененной в РТИ:
o Р1 - 3826,
o Р2 - 1314,
o Р3 - СБ-26,
o Р4 - прочие.
- Гэ, Гт –исполнение насоса по обогреву:
o Гэ - электрообогрев,
o Гт - обогрев теплоносителем
o без обозначения - без обогрева;
- 55, 132 –мощность комплектующего электродвигателя, кВт;
- Е –взрывобезопасное исполнение агрегата (общепромышленное исполнение агрегата– без обозначения);
- У, УХЛ –климатическое исполнение насоса по ГОСТ 15150;
- 2, 4 –категория размещения насоса по ГОСТ 15150;
- ТУ 26-06-1546-89 –обозначение технических условий на поставку.
ЦЕНЫ (ориентировочные, точные цены по опросному листу)
|
Наименование |
Цена в руб с НДС |
|
А1 3В4/25-6,8/25Б -ТВ1, АИР112М2 7 ,5 кв. |
84396 |
|
А1 3В4/25-3/25Б -ТВ1, АИР 112М4 5,5квт. |
83513 |
|
А1 3В4/25-3,2/4Б, АИР80В4 - 1,5квт. |
72104 |
|
А1 3В4/160-4/100Б -ТВ1, ВА180М2 30квт. |
828098 |
|
А4 3В1,6/40 -ТВ1, АИР100С2 4кВт |
113263 |
|
А5 3В8/25-5/4Б -ТВ1, АИР100С4 3квт. |
267609 |
|
А5 3В8/25-11,5/10Б -ТВ1, АИР112М2 7,5квт |
274462 |
|
А5 3В8/25-11,5/25Б -ТВ1, 5АМХ160S2 15 квт. |
306419 |
|
А3 3В 8/63-11/63Б -ТВ1, 5АМХ180М2 30квт. |
567070 |
|
А1 3В8/100-11/100Б -ТВ1, ВА 225М2-55квт. |
617511 |
|
А1 3В16/25-20/6,3Б -ТВ1, 5АМХ160С2 - 15квт. |
143234 |
|
А1 3В16/25-8/25Б -ТВ1, 5АМХ160С4 15квт. |
140768 |
|
А1 3В16/25-20/25Б -ТВ1, 5АМХ180С2 22квт. |
153216 |
|
А1 3В16/25-20/6,3Б -ТВ1, ВА132М2 11квт. |
148920 |
|
А1 3В16/25-10/6,3Б -ТВ1, 5АМХ132С4 7,5квт. |
126996 |
|
А13В16/100-20/100 -ТВ1, ВА250М2 - 90квт. |
1336369 |
|
А2 3В40/25-35/10 Б -ТВ1 5АМХ160М4 - 18,5квт. |
368126 |
|
А2 3В40/25-35/6,3 Б -ТВ1, 5АМХ160С4 - 15квт. |
362492 |
|
А2 3В40/25-30/25 Б -ТВ1, 5А200Л4 45квт. |
414062 |
|
А5 3В40/25-35/6,3Б -ТВ1, 5АМХ160С4 - 15квт. |
466878 |
|
А5 3В40/25-35/10Б -ТВ1, 5АМХ160М4 - 18,5квт. |
473523 |
|
А1 3В63/40-45/40Б -ТВ6, ВА250М4 90квт. |
888546 |
|
А2 3В63/25-45/6,3 Б -ТВ1, 5АМХ180С4 - 22квт. |
315323 |
|
А2 3В63/25-45/25 Б -ТВ1, 5А225М4 - 55квт. |
371046 |
|
А1 3В125/25-90/6,3Б -ТВ1, 5А 200Л4 45квт. |
871179 |
|
А1 3В125/25-90/25Б -ТВ1, 5АМ280С4 - 110квт. |
1004470 |
|
А2 3В125/16-58/10Б -ТВ1, 5АМ250С6 – 45квт. |
521043 |
|
А2 3В125/16 -90/6,3Б -ТВ1, 5А225М4 55 квт. |
492604 |
|
А23В125/16-90/16Б -ТВ1, 5АМ250М4 90квт. |
552844 |
Наши менеджеры подскажут о важных свойствах товара, наличии на складе в г. Санкт-Петербург, о реальных сроках и способах поставки груза. Подберут оборудование и сделают расчет стоимости. Для дополнительной информации обращайтесь в офис нашей компании по электронному адресу: ptospb2020@yandex.ru либо по телефону +7- (812) 244-20-41.
Доставка осуществляется на территории всей страны транспортными компаниями ТК "КИТ" Сервис, ТК "Деловые линии" и другими. Оплата транспортных расходов производится заказчиком на месте транспортной компании либо включается в стоимость оборудования.
Поделиться с друзьями:
