Клапаны дыхательные механические КДМ-50, КДМ 200/100...250, КДМ 150/100...250 предназначены для герметизации газового пространства резервуаров со светлыми нефтепродуктами и поддержания давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения и уменьшения загрязнения окружающей среды их парами.
Назначение дыхательных клапанов заключается в максимальном сокращении потерь нефтепродукта при дыхании резервуара с одновременным предотвращением превышения в нем разрешенных величин давления или вакуума.
В конструкцию клапана входит кассета огневого предохранителя.
По устойчивости к воздействию климатических факторов внешней среды клапан соответствует исполнению У и УХЛ, категории размещения 1 по ГОСТ 15150-69.

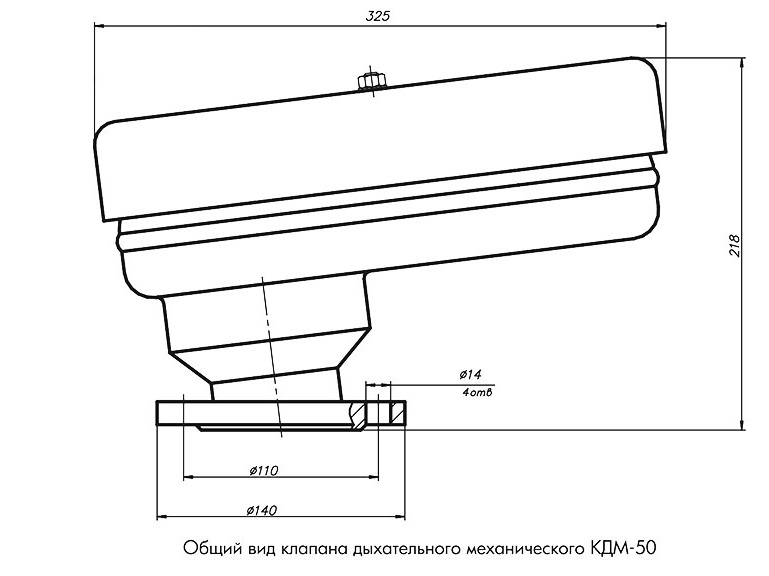

Технические характеристики КДМ-50
|
Наименование параметра |
Значение параметра |
|
1 Диаметр условного прохода, Dy, мм |
50 |
|
2 Пропускная способность (по воздуху), м3/ч, не менее |
25 |
|
3 Рабочее давление, Па (мм вод. ст.), не более |
1800-2000 (180-200) |
|
4 Рабочий вакуум, Па (мм вод. ст.), не более |
180-200 (18-20) |
|
5 Давление срабатывания, Па (мм вод. ст.) |
1600-1650 (160-165) |
|
6 Вакуум срабатывания, Па (мм вод. ст.) |
100-150 (10-15) |
|
7 Габаритные размеры, мм, не более: |
|
|
длина, L |
140 |
|
ширина, B |
140 |
|
высота, H |
160 |
|
8 Масса клапана с предохранителем огневым, кг, не более |
2 |
|
9 Климатическое исполнение |
У, УХЛ |

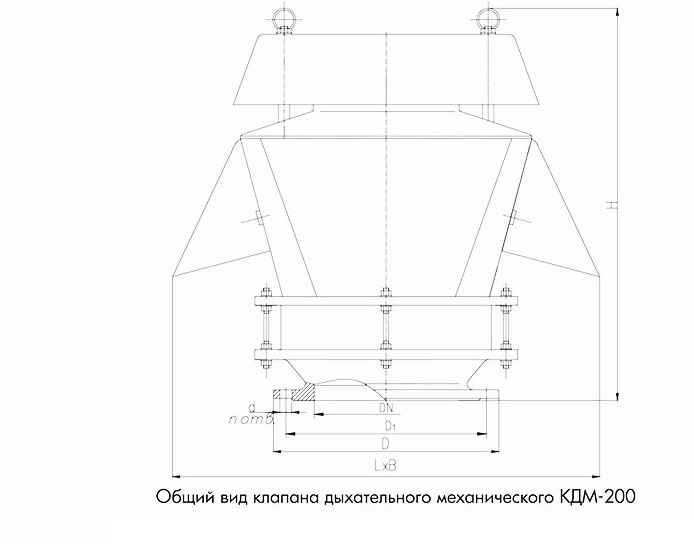

Технические характеристики КДМ-150/100...250, КДМ 200/100...250
|
Наименование параметра |
Обозначение клапана |
|||||
|
КДМ-150/100 КДМ-200/100 |
КДМ-150/150 КДМ-200/150 |
КДМ-150/200 КДМ-200/200 |
КДМ-150/250 КДМ-200/250 |
|||
|
Значение параметра |
||||||
|
1 Диаметр условного прохода, Dy, мм |
100 |
150 |
200 |
250 |
||
|
2 Пропускная способность (по воздуху), м3/ч, не менее КДМ 150/... КДМ 200/... |
150 200 |
200 220 |
220 230 |
250 250 |
||
|
3 Рабочее давление, Па (мм вод. ст.), не более* |
1800-2000 (180-200) |
|||||
|
4 Рабочий вакуум, Па (мм вод. ст.), не более* |
230-250 (23-25) |
|||||
|
5 Давление срабатывания, Па (мм вод. ст.) |
1350-1450 (135-145) |
|||||
|
6 Вакуум срабатывания, Па (мм вод. ст.) |
100-150 (10-15) |
|||||
|
7 Габаритные размеры, мм, не более: |
||||||
|
длина, L |
550 |
550 |
550 |
550 |
||
|
ширина, B |
450 |
450 |
450 |
450 |
||
|
высота, H |
644 |
644 |
624 |
624 |
||
|
8 Масса клапана с предохранителем огневым, кг, не более |
32,0 |
36,0 |
38,0 |
40,0 |
||
|
9 Климатическое исполнение |
У, УХЛ |
|||||
