Клапан отсечной поплавковый (КОП-80, КОП-80К) используется для перекрытия потока жидкости при заполняемости резервуара на 95%. Это является предельно допустимым безопасным уровнем наполнения согласно требованиям пожарной безопасности ( НПБ111-98) и СП 156.13130.2014.
Клапан устанавливается на участке трубопровода линии наполнения, находящемся непосредственно в резервуаре. Клапан работает в среде светлых нефтепродуктов при температуре от -50°C до +50°C.
| Условный проход клапана, мм | 80 |
| Пропускная способность при номинальном давлении, не менее, л/мин | 300 |
| Номинальное давление, МПа | 0,25 |
| Максимальное рабочее давление, МПа | 0,6 |
| Масса, не более, кг. | 3,2 |
| Высота, мм. | 420 |
| Присоединительная резьба по ГОСТ 24705 | 3″ |
| Диаметр, мм. | 100 |
| Материал корпуса | Алюминиевый сплав |

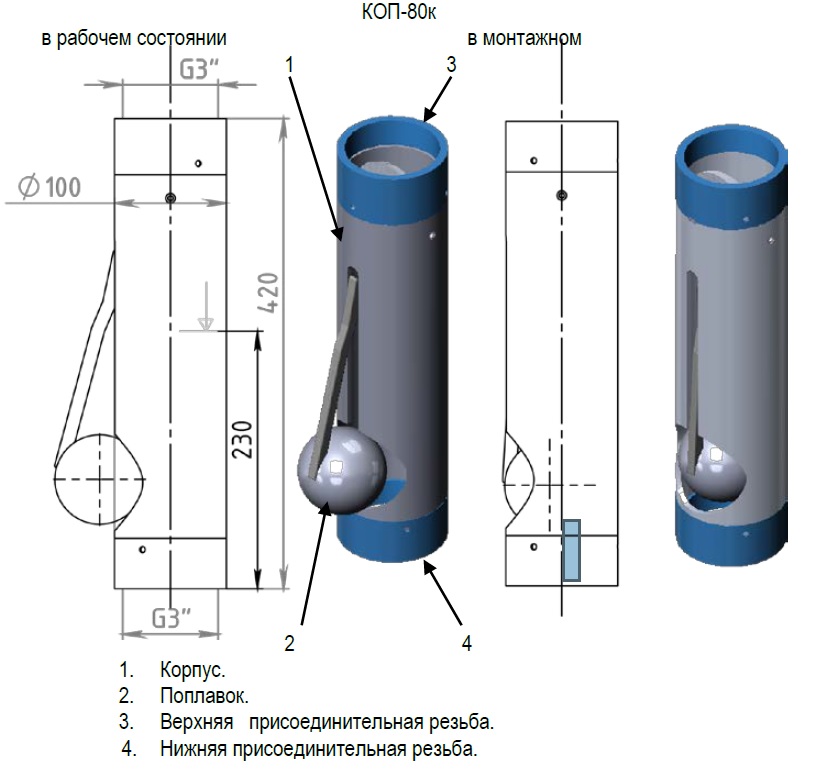

ТЕХНИЧЕСКИЕ ДАННЫЕ КОП-80К
|
Условный диаметр прохода, Ду,мм |
80 |
|
Пропускная способность при номинальном давлении, не менее, л/мин. |
800 |
|
Рабочее давление, МПа |
Под налив |
|
Максимальное давление, МПа |
0,6 |
|
Время закрытия клапана, сек |
~1 |
|
Протечки при закрытой заслонки, не более л/сек |
0,5 |
|
Уровень срабатывания клапана от нижнего края клапана |
230-250мм |
|
Масса, не более, кг |
3,0 |
|
Присоединительная резьба по ГОСТ 6357, ISOR228 |
G 3" |
|
Габаритные размеры, не более -диаметр, мм -высота, мм |
100 420 |
|
Материал ниппеля верхней и нижней присоединительной резьбы |
Ст3, 09Г2с |
|
Материал корпуса |
Al сплав |

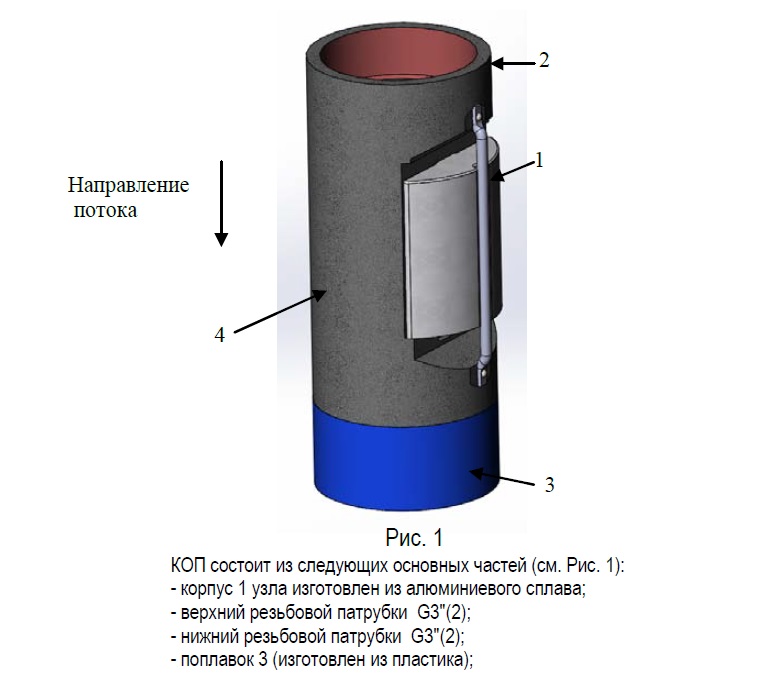

УСТРОЙСТВО
При заполнении резервуара топливом поплавок клапана находится в опущенном положении, при этом заслонка клапана открыта и топливо свободно проходит по линии наполнения.
При достижении уровня нефтепродукта 95% номинального объема резервуара поплавок клапана всплывает, обеспечивая закрытие заслонки и прекращение подачи топлива в резервуар.
При снижении уровня топлива в резервуаре менее 95% поплавок вновь опускается, обеспечивая открытие заслонки.
ЦЕНА
 |
Клапан отсечной поплавковый КОП (алюминий, 700л/мин). СНЯТ С ПРОИЗВОДСТВА!!! |
Предлагаем КОП-80К материал – алюминий, аналог. Цена 21 698,00 руб.
|
Клапан отсечной поплавковый КОП-80 (алюминий, 850 л/мин). Цена 21 698.00 руб.
Клапан отсечной поплавковый КОП-100К. Цена 33 060.00 руб.
