Клапан обратный нижней установки Ду40 (Ду50) предназначен для пропуска нефтепродуктов только в одном направлении.
Клапан устанавливается на резьбе на нижнем (всасывающем) конце трубы и препятствует опорожнению трубопровода линии выдачи.
Клапан работает в интервале температур от -50°C до +50°C при относительной влажности до 100%.
| Условный проход минимальный, мм. | 40; 50 |
| Пропускная способность при номинальном давлении, не менее, м3/час | 25; 32 |
| Давление срабатывания, не более МПа | 0,02 |
| Присоединительная резьба по ГОСТ 24705 | Трубная 1½″; 2″ |
| Масса, не более, кг. | 0,4 |
| Высота, не более, мм. | 80 |
| Диаметр, не более, мм. | 70; 80 |
| Материал корпуса | Латунь |
УСТРОЙСТВО
Клапан обратный состоит из корпуса, клапана в сборе, пружины и сетки-фильтра.
Клапан находится в нормально закрытом состоянии: за счет пружины тарелка клапана герметично прилегает к седлу.
При включении насоса ТРК давление жидкости во всасывающей полости клапана преодолевает сопротивление пружины, тарелка клапана отходит от седла и топливо из резервуара по линии выдачи поступает к колонке.

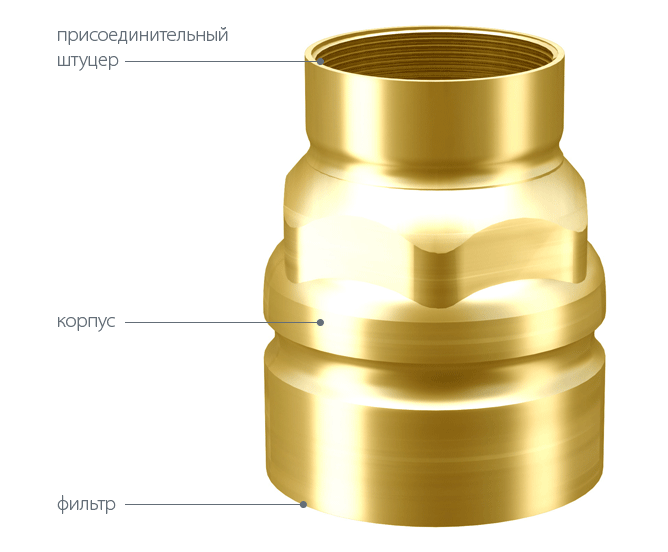

Схема
 |
Обозначения на схеме 1. присоединительный штуцер |
ЦЕНА
Клапан обратный нижней установки Ду40 (ОКН 40). Цена 5249.00 руб.
Клапан обратный нижней установки Ду50 (ОКН-50). Цена 6099.00 руб.
