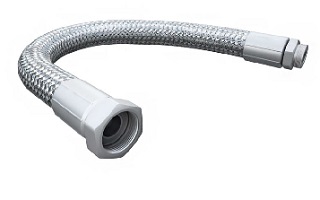

Вставка гибкая используется как соединительный элемент с резьбой 1½″ (2″) между трубопроводом линии выдачи резервуара в кабельном приямке и насосом топливораздаточной колонки.
Вставка гибкая является компенсатором температурных перепадов для линии выдачи, а также облегчает монтаж ТРК и не передает вибрации трубопроводу.
Вставка гибкая работает в интервале температур от -50°C до +50°C.

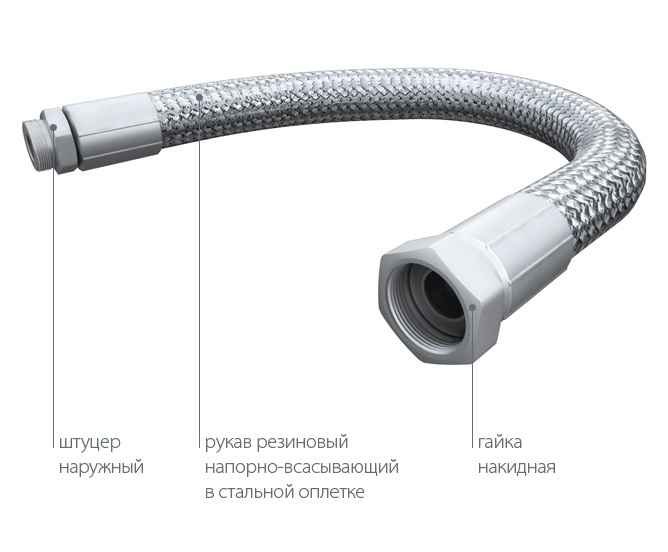

В конструкцию вставки входят: рукав резиновый напорно-всасывающий или гофрированная труба из нержавеющей стали, на обоих концах которого установлены штуцера с присоединительной резьбой труб. 1½″ (2″).
Сверху на рукав надета нержавеющая оплетка для придания ему повышенной прочности, закрепляемая с помощью обжимных цанг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Условный диаметр прохода, Ду, мм |
25 |
32 |
40 |
50 |
|
Рабочий вакуум, МПа |
0,09 |
|||
|
Рабочее давление, МПа |
0.6 |
1.0 |
||
|
Минимальный допустимый радиус изгиба не менее, мм |
250 |
350 |
||
|
Масса, не более, кг |
9 |
10 |
9 |
10 |
|
Вариант исполнения |
ВГ-1, ВГ-2, ВГ-3 |
ВГ-4, ВГ-5, ВГ-6 |
||
|
Длина, мм |
В пределах от 300 до 1500 и более |
|||
|
Диаметр, не более, мм |
50 |
60 |
80 |
90 |
|
Присоединительная резьба |
Трубная 11/2”(2”) |
|||
|
Материал основного элемента |
Рукав напорно-всасывающий резиновый |
Нержавеющая сталь марки 08Х18Н10 (AISI 304) |
||
|
Материал оплётки |
Нержавеющая сталь марки 08Х18Н10 (AISI 304) |
|||
|
Материал окончаний |
Ст.3 |
Нержавеющая сталь марки 08Х18Н10 (AISI 304) |
||
Вся продукция проходит обязательную сертификацию на соответствие современным стандартам качества. В случае необходимости возможно изготовление по индивидуальному заказу.
ЦЕНА
|
Наименование |
Цена в руб. за 1 шт без НДС |
|
Вставка гибкая 1 ½” L=1000мм (1 1/2" вн./1 1/2" вн.) тип1 (с рукавом напорно-всасывающим в стальной оплётке) |
18 155,00 |
|
Вставка гибкая 2” L=1000мм (2" вн./2" вн.) тип1 (с рукавом напорно-всасывающим в стальной оплётке) |
20 230,00 |
Наши менеджеры подскажут о важных свойствах товара, наличии на складе в г. Санкт-Петербург, о реальных сроках и способах поставки груза. Подберут оборудование и сделают расчет стоимости. Для дополнительной информации обращайтесь в офис нашей компании по электронному адресу: ptospb2020@yandex.ru либо по телефону +7- (962)704-89-00
Доставка осуществляется на территории всей страны транспортными компаниями ТК "КИТ" Сервис, ТК "Деловые линии" и другими. Оплата транспортных расходов производится заказчиком на месте транспортной компании либо включается в стоимость оборудования.
