Стационарные поплавковые уровнемеры с пружинным уравновешиванием типа УДУ-10 (далее уровнемеры) с местным отсчетом показаний предназначены для контроля уровня нефти и нефтепродуктов в различных резервуарах, емкостях и технологических аппаратах.
Пример условного обозначения уровнемера типа УДУ-10 для наземного вертикального резервуара с пределом измерения от 0 до 12(20) метров с числом оборотов выходного вала уровнемера на 1 метр измерения уровня - 5 для умеренного климата при его заказе и в документации другой продукции, в которой он может быть применен:
Уровнемер УДУ-10 111 У1ТУ25-02.070374-95,
Где УДУ-10 - шифр и порядковый номер модели уровнемера.
Структура условного обозначения уровнемера приведена в приложении А
Уровнемеры предназначены для применения в различных отраслях промышленности.
Внимание! Уровнемер УДУ-10 снят с производства. В продаже уровнемеры с хранения. При заказе уточняйте год изготовления. На данный момент в наличии на складе г. Санкт-Петербург (ги 2013)
Описание
Уровнемер УДУ-10 состоит из прибора показывающего, поплавка, направляющих струн, ленты мерной, угловых роликов, роликов гидрозатвора, барабана, пружинного двигателя, шкива накопителя, шкива мерного, устройства натяжного.
Все элементы прибора показывающего размещены в корпусе и закрыты крышками.
В нижней полости уровнемера установлен узел мерного шкива и отсчётного устройства.
Длина окружности мерного шкива равна 500 мм. т.е. один оборот шкива соответствует изменению уровня на 500 мм.
Отсчётное устройство предназначено для показания уровня жидкости в резервуаре и состоит из двухстороннего указателя и цифровых барабанов.
Принцип работы уровнемера основан на следящем действии поплавка, плавающего на поверхности жидкости и перемещающегося вместе с её уровнем. Поплавок, подвешенный на перфорированной ленте при изменении уровня жидкости, скользит вдоль направляющих струн. Перфорированная мерная лента, проходя через систему угловых роликов и гидрозатвор вступает в зацепление со штырями мерного шкива прибора показывающего. Вращение мерного шкива передаётся на отсчётное устройство, показания которого соответствуют уровню жидкости в резервуаре.
Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон измерения, м |
от 0 до 12 от 0 до 20 |
|
2 Диапазон плотности измеряемой жидкости, |
от 700 до 1200 |
|
кг/м3 (г/см3) |
(от 0,7 до 1,2) |
|
3 Предел температур измеряемой жидкости, |
от минус 50 |
|
°С |
до плюс 50 |
|
4 Давление внутри резервуара: |
|
|
-избыточное, МПа (кгс/см2), не более |
0,003 (0,03) |
|
- вакуумметрическое, МПа (кгс/см ), не менее |
0,0015(0,015) |
|
5 Химическая активность измеряемого |
Не выше активности продуктов, |
|
продукта |
нейтральных к стали 12XI8H9TГОСТ 5949-75 |
|
6 Вязкость измеряемой жидкости |
Не ограничивается при отсутствии застывания продукта на элементах конструкции уровнемеров |
|
7 Тип отсчетного устройства |
Двухстрелочный с цифровым барабаном |
|
8 Верхний предел показаний отсчетного устройства: |
|
|
- цифровых барабанов, м |
99 |
|
- малой стрелки, мм |
1000 |
|
- большой стрелки, мм |
100 |
|
9 Цена деления отсчетного устройства: |
|
|
- цифрового барабана, м |
1 |
|
- большой круговой шкалы, мм |
1 |
|
- малой круговой шкалы, мм |
100 |
|
10 Масса показывающего прибора, кг, не более |
24,8 |
|
|
|
|
11 Габаритные размеры показывающего прибора, мм |
320±5 х 380±5 х 495 ±5 |
|
|
|
|
12 Установленный срок службы, год |
4 |
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.
1. Уровнемер состоит из следующих основных узлов:
- прибор показывающий;
- узел мерного шкива;
- счетное устройство;
- компенсатор;
- система гидрозатвора.

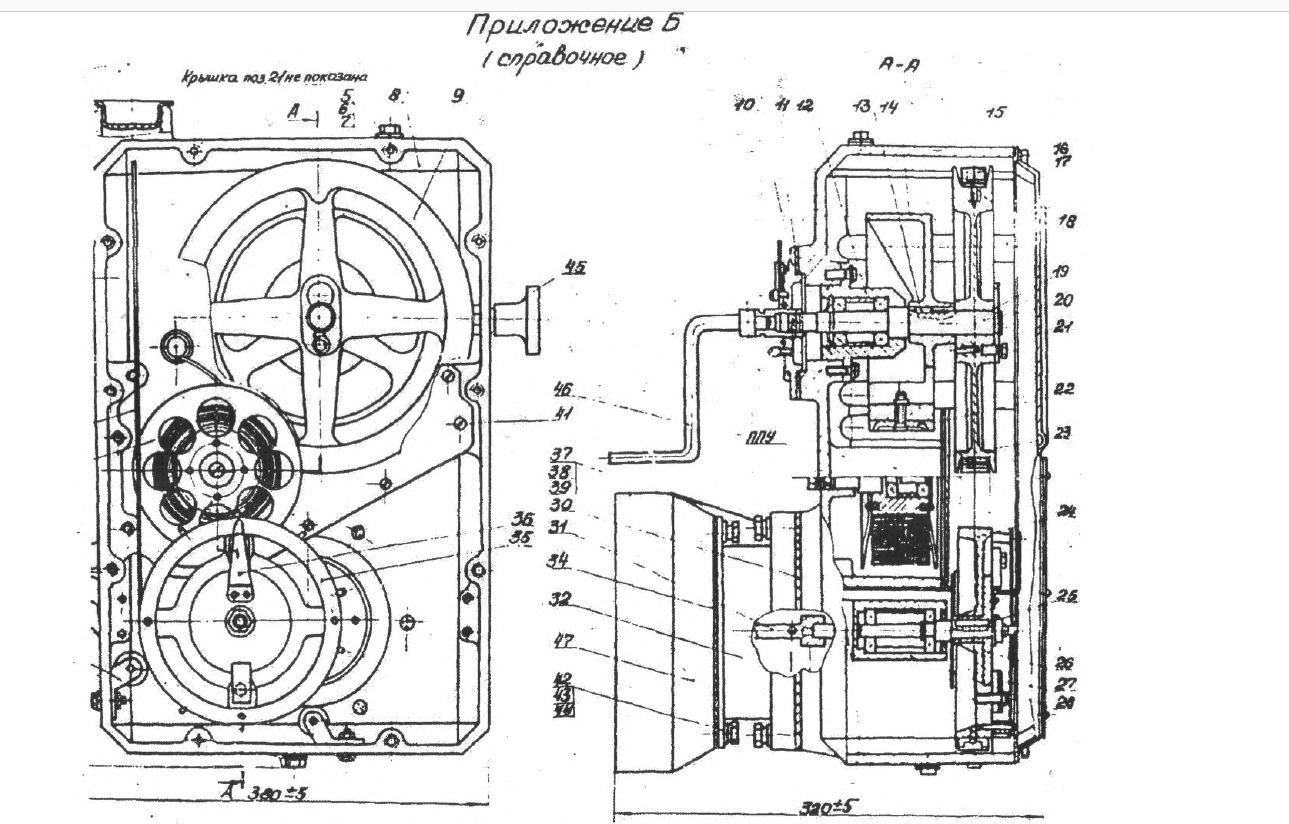

2. Все элементы прибора показывающего (Приложение Б) размещены в корпусе 8 и закрыты крышками 10, 21, 33, 41.
Корпус разделен перегородкой на две полости. В верхней полости расположен шкив-накопитель 9, пружинный двигатель 2. В нижней полости уровнемера установлен узел мерного шкива 24 и отсчетное устройство 47.
3. Отсчетное устройство 47 (Приложение Б) предназначено для показаний уровня жидкости в резервуаре и состоит из стрелочного указателя и цифрового барабана.
На валу 20 отсчетного устройства установлен мерный шкив 24. Длина окружности мерного шкива равна 500 мм, т.е. один оборот шкива соответствует изменению уровня на 500 мм.
4. Компенсатор 17 (Приложение Г) предназначен для компенсации перемещения крышки резервуара при больших и малых дыханиях. Состоит из оболочки двух шплинтов с хомутиком и с лентой..

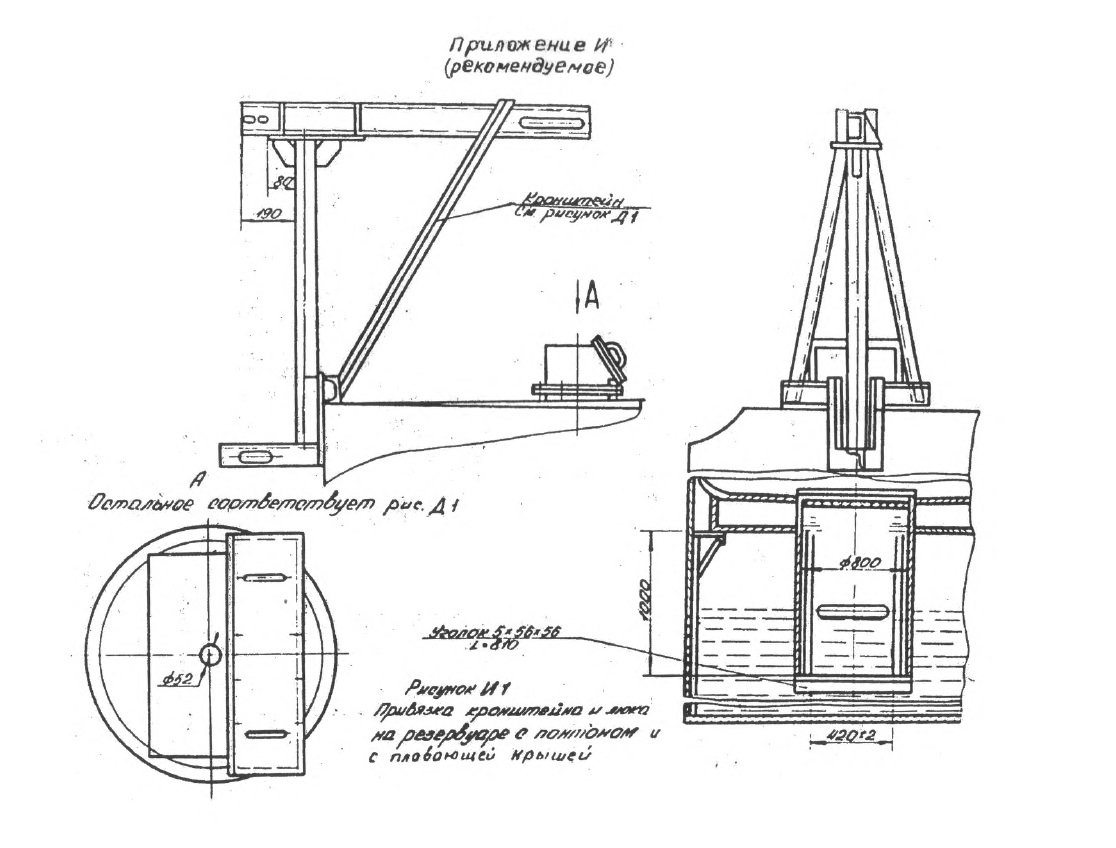

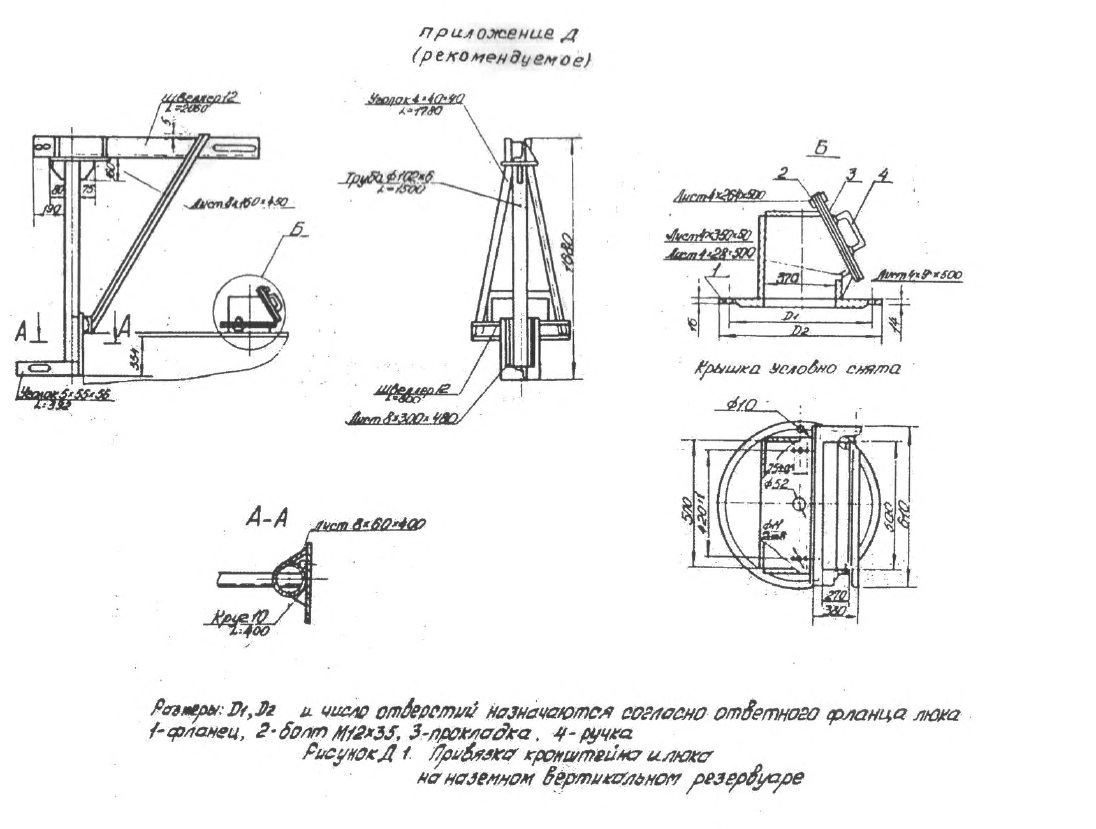

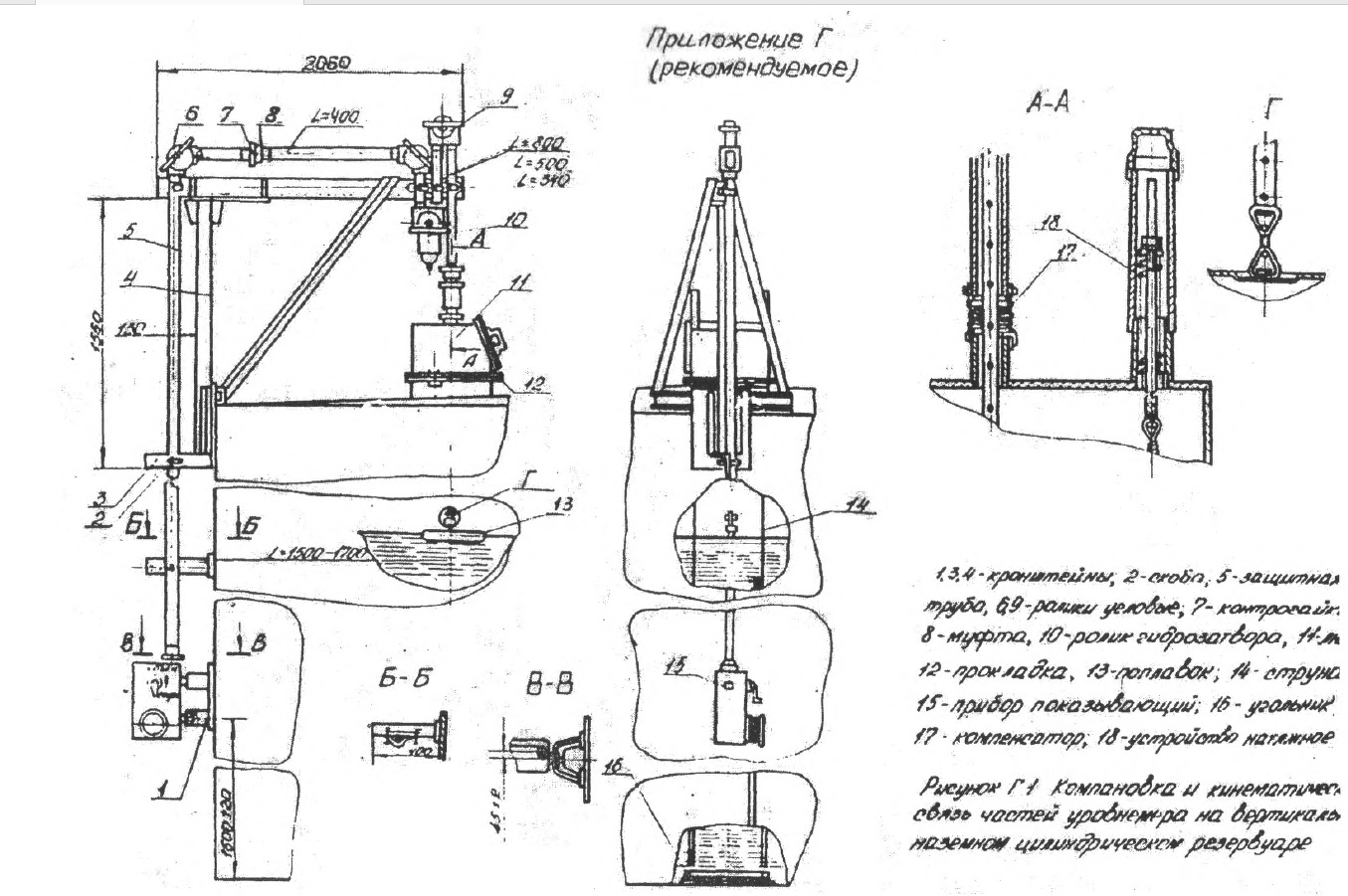

5. В систему гидрозатвора входят угловые ролики 6 (Приложение Г) для поворота мерной ленты на 90, ролик гидрозатвора 10 и угловой ролик 9 для поворота мерной ленты на 180 .

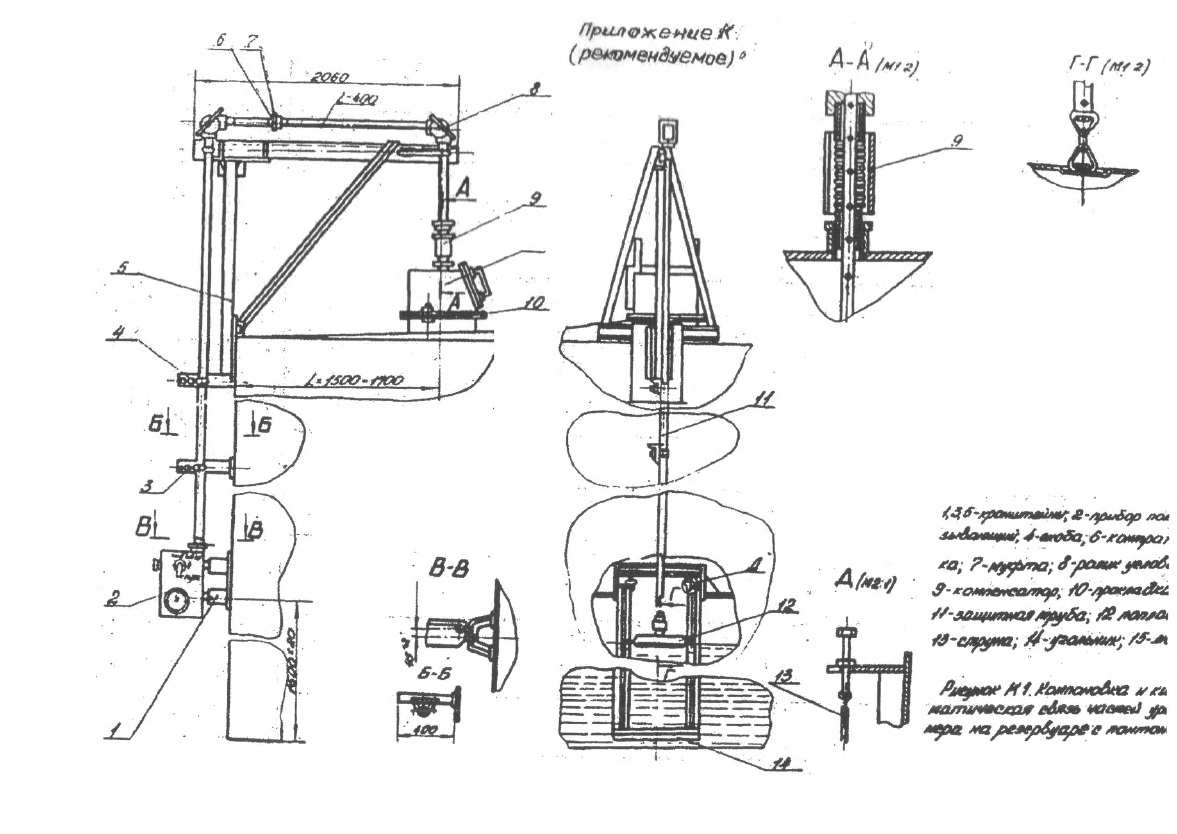

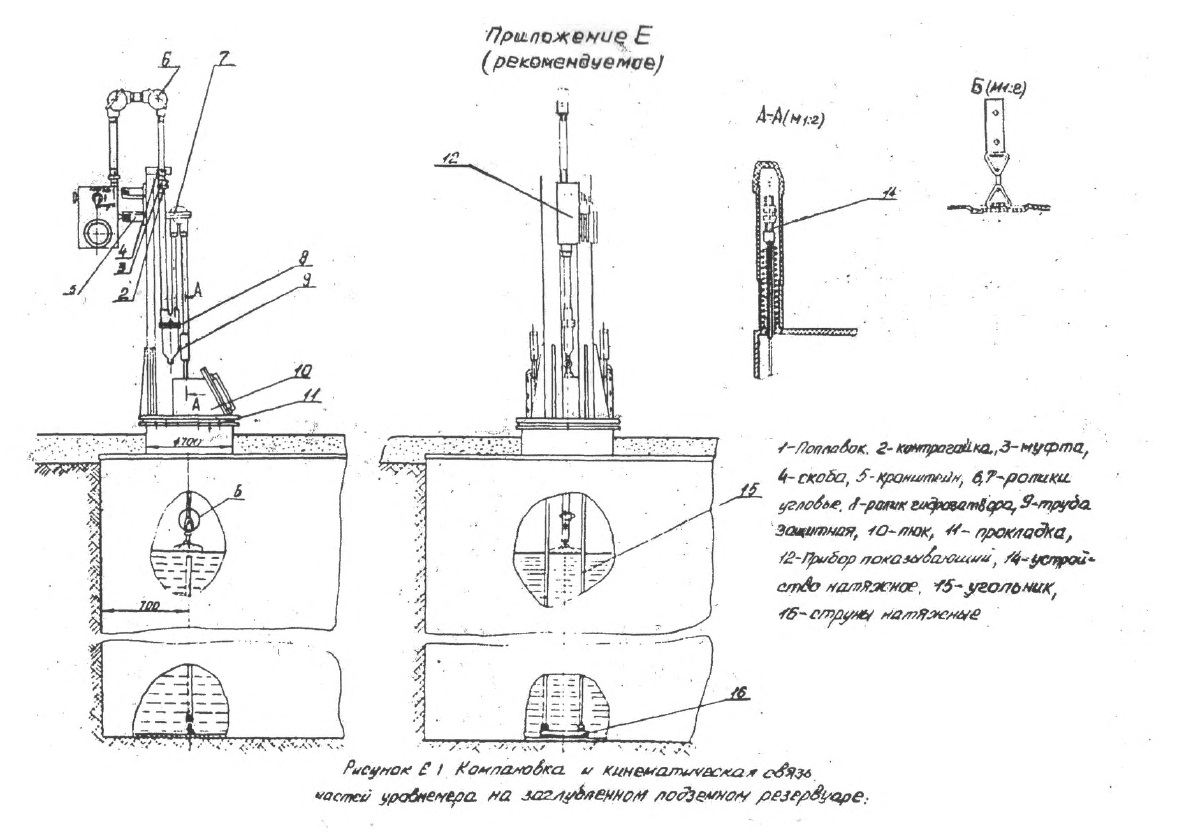

6. Принцип работы прибора основан на следящем действии поплавка 1 (Приложение В) плавающего на поверхности жидкости и перемещающегося вместе с ее уровнем.
Поплавок подвешенный на перфорированной мерной ленте 3 при изменении уровня жидкости скользит вдоль направляющих струн 2. Перфорированная мерная лента, проходя через систему угловых роликов и гидрозатвора, вступает в зацепление со штырями мерного шкива 12 показывающего прибора. Вращение мерного шкива передается на отсчетное устройство, показания которого соответствуют уровню жидкости в резервуаре.
Натяжение мерной ленты 3 обеспечивается пружинным двигателем постоянного момента.
Принцип его действия следующий:
пружина двигателя постоянного момента 9, навитая специальным способом, одним концом прикреплена к ведущему барабану 11, сидящему на одной оси и жестко скрепленному со шкивом-накопителем 9, другим свободно охватывает барабан 8, создавая движущий момент постоянной величины в направлении, показанном стрелкой. Когда поплавок 1 находится в верхнем положении, мерная лента 3 смотана на шкив- накопитель 10, а лента пружинного двигателя - на барабан 8.
При понижении уровня жидкости вес поплавка преодолевает момент трения в подвижной системе прибора и момент, создаваемый пружинным двигателем. Поплавок начинает перемещаться вниз, мерная лента 3, вращая шкив - накопитель 9, одновременно перемещает пружину двигателя постоянного момента с барабана 8 на барабан 11, накапливая тем самым энергию. При повышении уровня вес поплавка компенсируется выталкивающей силой жидкости, натяжение перфорированной мерной ленты 3 уменьшается, пружинный двигатель в этом случае преодолевает момент трения в подвижной системе прибора и сматывает ленту мерную 3 на шкив - накопитель 10.
ЦЕНА
Уровнемер УДУ-10 (12м). Цена 162 400,00 руб.
Уровнемер УДУ-10 (20м). Цена 181 350,00 руб.
Наши менеджеры подскажут о важных свойствах товара, наличии на складе в г. Санкт-Петербург, о реальных сроках и способах поставки груза. Подберут оборудование и сделают расчет стоимости. Для дополнительной информации обращайтесь в офис нашей компании по электронному адресу: ptospb2020@yandex.ru либо по телефону +7- (962)704-89-00
Доставка осуществляется на территории всей страны транспортными компаниями ТК "КИТ" Сервис, ТК "Деловые линии" и другими. Оплата транспортных расходов производится заказчиком на месте транспортной компании либо включается в стоимость оборудования.
