ОСНОВНЫЕ СВЕДЕНИЯ И ТЕХНИЧЕСКИЕ ДАННЫЕ
Муфта сливная (МС) предназначена для герметичного соединения патрубка рукава автомобильной цистерны (АЦ) и трубопровода линии наполнения резервуаров АЗС.
МС работает в гидравлической системе поднали
МС изготавливается в климатическом исполнении ХЛ категории размещения 1 по ГОСТ 15150-69.
|
ТЕХНИЧЕСКИЕ ДАННЫЕ |
МС-50- 09Г2С |
МС-80- 09Г2С |
МС-100- 09Г2С |
|
|
Условный диаметр прохода, Ду,мм |
50 |
80 |
100 |
|
|
Пропускная способность самотеком, до л/мин. |
300 |
800 |
1200 |
|
|
Максимальное давление, МПа |
0,6 |
0,6 |
0,6 |
|
|
Присоединительная резьба по ГОСТ 6357-81 |
G 2" |
G 3“ |
G 4“ |
|
|
Под приварку диаметр |
60 |
89 |
110 |
|
|
Материал корпуса |
09Г2С |
|||
|
Покрытие искробезопасное |
омеднение |
|||
|
Масса, не более, кг |
2,6 |
3,5 |
4,5 |
|
|
Габаритные размеры, не более |
-диаметр (по ручкам), мм -высота, мм -диаметр корпуса,мм |
300 80 120 |
350 90 150 |
370 90 180 |
|
Патрубки МС (в комплект не входят) |
НШ-50 |
Прямой, с отводом. ЕвроА, евро В, евроС |
НШ-100 |
|

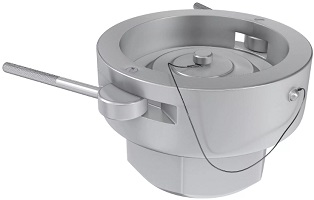

Муфта сливная состоит из следующих основных частей (см. Рис. 1):
- корпус 1 узла изготовлен из алюминиевого сплава, служит соединительным звеном между патрубком рукава АЦ и трубопроводом линии наполнениярезервуара;
- зажимное эксцентриковое кулачковое устройство 1 предназначено для фиксации патрубка рукава АЦ в сливноймуфте;
- крышка 2 закрывает сливную муфту в нерабочемсостоянии; Для подключения муфтынеобходимо:
- открыть кулачковые эксцентриковые зажима 1 сливной муфты, снять крышку2;
- установит патрубок рукава АЦ в сливной муфте, и зафиксировать его кулачковыми зажимами1;
- отсоединение сливного рукава производить в обратнойпоследовательности.
ЦЕНА:
- Муфта сливная 09Г2С МС-50 с меднением — 19 340 р
- Муфта сливная 09Г2С МС-80 с меднением — 20 500 р
- Муфта сливная 09Г2С МС-100 с меднением — 33 520 р
Наши менеджеры подскажут о важных свойствах товара, наличии на складе в г. Санкт-Петербург, о реальных сроках и способах поставки груза. Подберут оборудование и сделают расчет стоимости. Для дополнительной информации обращайтесь в офис нашей компании по электронному адресу: azs-tehnik@yandex.ru либо по телефону +7 (812) 716-60-16, +7(965) 770-89-00.
Доставка осуществляется по всей территории страны любыми транспортными компаниями: ТК "КИТ" Сервис, ТК "Деловые линии" и другими. Оплата транспортных расходов производится заказчиком на месте транспортной компании либо включается в стоимость оборудования.
